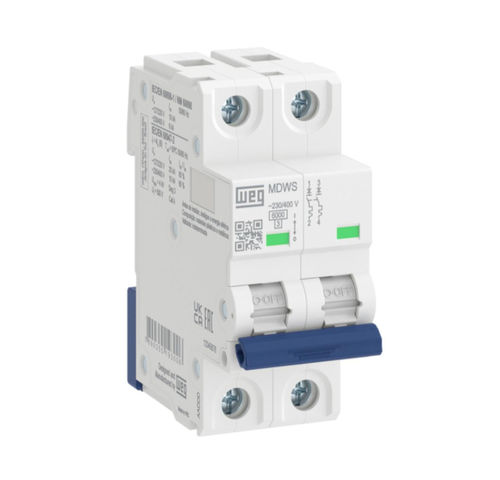

油圧-磁性遮断器 MDWS

誘導型過電流対策電流

過電流および短絡保護用に設計されています。電流範囲は2～63Aで、1極、2極、3極、4極があります。 安全性 MDWP、MDW、MDWHミニチュアサーキットブレーカは、NBR NM 60898およびNBR IEC 60947-2規格による特性トリップカーブBおよびCに適合しています。 柔軟性 このラインには、NR 10で要求される単極、2極、3極の配電バス、南京錠も付属品として用意されています。MDWおよびMDWPラインでは、補助接点ブロックおよびアラーム接点ブロックを使用することが可能です。また、トリップがハンドルの位置に依存しないフリー・トリップ機構と、サーキット・ブレーカの状態表示も備えています。 トリップ特性曲線 曲線B Bカーブの小型サーキットブレーカの主な特性は、定格電流の3～5倍以上の電流に対して瞬時にトリップすることです。そのため、主に抵抗特性のある回路や、ケーブル長が長い回路の保護に適用されます。 C曲線 Cカーブの小型サーキットブレーカの特徴は、定格電流の5～10倍の電流に対して瞬時にトリップすることです。そのため、誘導負荷が設置された回路の保護に使用されます。
