産業用反復ディスプレイ

光学式CANバスATEX

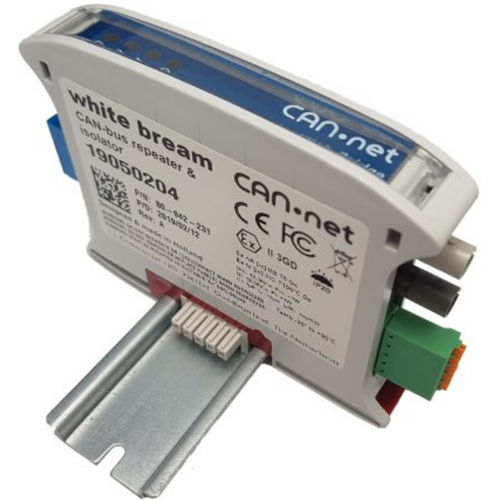

このデバイスは、3つのCANバスセグメント間のリピーター機能を提供します。最初のセグメントは、DINレールマウントTバスまたは通常の5ウェイ端子台で接続され、ロジックコアと2番目のセグメントに電力を供給します。オプションの第2セグメントは、ST接続の光ファイバーケーブルで接続します。3番目のセグメントは、ATEXの本質安全防爆と安全パラメーターを備えた通常の「銅線」CANバスです。これにより、「ゾーン2またはゾーン22」の潜在的爆発性環境内にインターフェースとセンサーを設置することができます。 機能 2ウェイまたは3ウェイCANバスリピーター 主電源+最大1MbpsのCANバス接続 本質安全防爆CANバス接続 (危険側からの電源が必要) オプションの光ファイバーCANバスリンク 仕様 電圧範囲 12-36VDC 本質安全防爆 0.5mm 以上 最大1kVrms/1414Vpeak（非ATEX）の絶縁電圧を許容 バスパワーUm 6-36VDC、パワー<100mW 安全側5ウェイ3.5mmプラグ式ネジ端子接続 オプションで820nm「ST」光ファイバー・マルチモード・カップリングを他のリピータ・デバイスに接続可能 伝搬遅延100ns、ケーブル長20m相当 DINレール筐体101x80、幅17.5mm DINレールマウントTバスコネクターまたは5ウェイ3.81mm端子台によるCANバス接続
