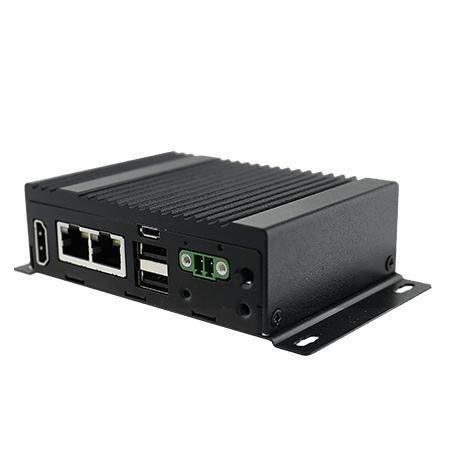

Box型PC EACFA20

卓上壁取り付け式DINレール

概要
EACFA20 は NXP i.MX6 デュアルコア 1.0 GHz を搭載したコンパクトなファンレス産業用ボックスPC／IoT ゲートウェイです。ベースモジュールにコア基板とパッシブ冷却を備え、拡張モジュールを積み重ねて I/O や無線機能を追加するモジュラー構造を採用しています。スマートファクトリー、機械自動化、IIoT の導入に適しています。組み込み Linux と Android をサポートします。

主な特徴

• NXP i.MX6 デュアルコア 1.0 GHz
• ファンレス（パッシブ）冷却
• モジュール式のコンパクトサイズ：100 x 70 x 31 mm（1 層）
• 取り付けオプション：机上、壁、VESA、DIN レール
• 柔軟な拡張：15 以上のモジュール組合せ（シリアル、デジタル I/O、CANbus、WWAN、USB）
• Microsoft Azure Certified for IoT、AWS IoT Greengrass 認定
• Linux（Ubuntu/Yocto）および Android をサポート
• 低消費電力（典型 < 5 W）
• ショック・振動耐性を備えた金属筐体

認証

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

製品詳細
放熱板を組み込んだコンパクトなファンレス設計と受動的な熱放散。USB OTG（Micro USB）はデバッグやホスト／ペリフェラルとして利用可能。デュアル Gigabit LAN、HDMI はオプション。電源入力は 9–36 V DC（2 ピン端子）。各種取り付けアクセサリでプラグ＆プレイ展開が可能。Azure/AWS 認定によりクラウド接続が容易です。

技術仕様

• プロセッサ：NXP i.MX6 Dual Core 1.0 GHz
• メモリ：1 GB 標準、2 GB オプション（LPDDR3）
• ストレージ：eMMC 16 GB 標準、32 GB オプション；microSD スロット
• 拡張スロット：1 x full-size mPCIe、1 x Mini PCIe；M.2 E-Key 参照
• USB：2 x USB 2.0 Type-A、1 x USB 2.0 OTG（Micro USB）
• LAN：2 x Gigabit RJ45
• ビデオ：1 x HDMI 1.4（オプション）
• シリアル：1 x RS232/422/485（設定可）＋拡張モジュールで追加
• 電源：9–36 V DC、2 ピン端子；オプションの 12 V / 36 W アダプタ
• 寸法：100 x 70 x 31 mm（1 層）；100 x 70 x 61 mm（2 層）
• 重量：0.4 kg（1 層）；0.5 kg（2 層）
• 動作温度/湿度：0°C～55°C；30%～90% RH（結露なきこと）
• 保護等級：IP30

拡張モジュール

• EACWSLT-222：WWAN 拡張（Single SIM）
• EACWSLT-231：3-port RS232/422/485（アイソレーション付き）
• EACWSLT-232：16-Channel Digital I/O（アイソレーション付き）
• EACWSLT-233：2-port CANBUS（アイソレーション付き）
• EACWLST-234：3-port USB 2.0
• EACWLST-235：2-port RS232/422/485（アイソレーション付き）

付属品とオプション

• Quick Start Guide、端子台アダプタケーブル、オープンワイヤ DC ケーブル
• WLAN/WWAN SKU 用の外部アンテナ
• オプションの VESA / DIN レール取付キット
• オプションの AC-DC アダプタ 12 V / 36 W

主な用途

• スマートファクトリーや機械のクラウド連携向けエッジ IoT ゲートウェイ
• 遠隔監視およびデータ収集
• プロトコル変換（Modbus／シリアル→MQTT 等）
• 軽量な組み込み制御やヘッドレス Android 機器
