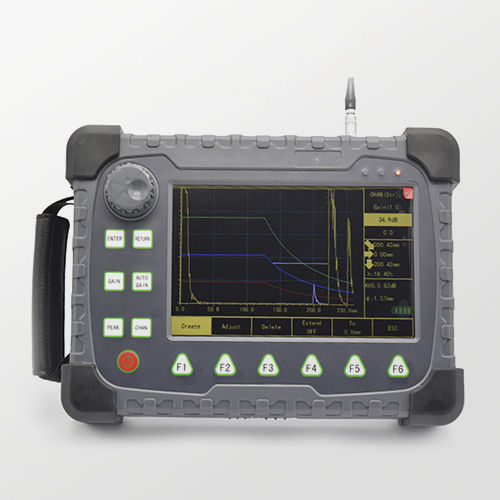

超音波欠陥検出器 JB710

非破壊試験ポータブルデジタル

JB710シリーズのポータブルデジタル超音波探傷器は、超音波探傷器、コンピュータ、電子機器、金型、技術、その他の現代のハイテク技術によって構成されるハイテクの完璧なコレクションです。優れた性能とより強力なデジタル超音波探傷器を業界に提供しています。 高い仕様と機能 *EN12668-1の要件を満たしています。 *調整可能な矩形波パルサー *デジタルハイダイナミックレンジ受信機（オプション *デジタルフィルターによるS/N比の向上 *ノブまたはナビゲーションパッドによる調整構成 強力なストレージ容量 *8時間以上のバッテリー駆動が可能（リチウム電池2個使用時 *8Gの内蔵メモリは10000枚のA-scan画像を保存でき、100時間以上の記録を保存可能 *ASME、AWS D1.1/D1.1Mおよびすべての国際規格に対応 送信パルス 矩形波。エミッター電圧25V - 400V連続調整可能、ステッピング25V連続調整可能幅30ns - 1000ns、連続調整可能幅30ns - 1000ns、ステッピング5ns ワークタイプ シングル、ダブル インピーダンスマッチング 50Ω、100Ω、150Ω、400Ω バンド選択 0.5〜4MHz、2〜8MHz、0.5〜20MHzの3つに分割 ゲイン範囲 0.0〜110.0dB（ステップ0.1dB、1.0dB、2.0dB、6.0dB調整可能） 検出範囲 2.0〜10000mm（スチールの縦波）。連続して調整可能 検出方法 肯定的な半分の波、否定的な半分の波、完全な波、RF。 パルスシフト: -45 - 9999mm プローブのゼロ値 0 - 999.99μs パルス繰返し周波数 25～1000Hz、手動調整モード 垂直方向の直線性誤差 ≤3% レベルの直線性の間違い ≤0.3% 感度マージン > 60dB (200Φ2平底穴) 分解能 > 36dB以上 ダイナミックレンジ ≥32dB以上 除去率 (0-99) %, 直線性とゲインに影響しない
