圧力カリブレーションおよび試験用ベンチ

温度校正電動式

製品概要

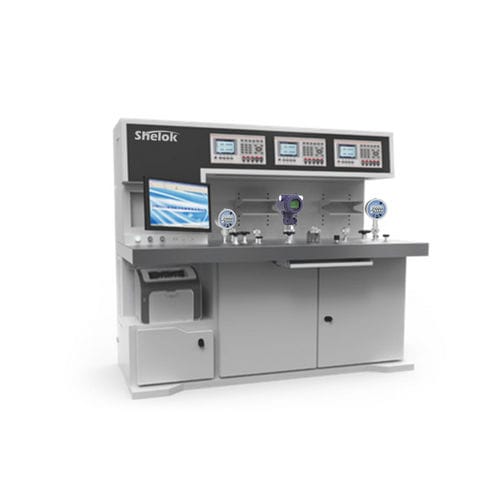

YUNYI インテリジェント統合校正ベンチは、圧力校正とプロセス信号校正を組み合わせた高級な三位一体の包括的な校正装置です。統合設計を特徴とし、加圧、テスト、データ取得、処理の全プロセスを網羅しています。多角度表示インターフェースを備え、自動マルチレンジ選択と高精度サーボ圧力制御を可能にします。この装置は、圧力計器の理想的な校正プラットフォームであるだけでなく、強力な熱信号プロセス校正器としても機能します。現代の標準ラボや効率的な校正ワークショップにとって不可欠なコア機器です。

主な利点と特徴

• 統合インテリジェントプラットフォーム
  • 三位一体設計：圧力生成、電気信号の測定と出力、温度シミュレーションを単一の装置に組み合わせ、包括的な機能を提供します。
  • 完全自動化プロセス：加圧とテストからデータ取得と処理までのインテリジェントな操作により、効率が大幅に向上します。
  • 多角度HMI：高解像度TFTタッチスクリーンディスプレイは、多角度回転をサポートし、柔軟な視覚的視点を提供します。
• 卓越した圧力校正性能
  • 高精度サーボ圧力制御：輸入されたサーボ圧力調整メカニズムを利用し、正確で安定した迅速かつ漏れのない圧力制御を実現します。
  • マルチレンジカバレッジ：標準構成には、真空（-100kPa）から高圧（60MPa）までの広範囲をカバーする8つのSDPモジュラー型スマートデジタル圧力校正器が含まれています。
  • マルチメディア互換性：空気圧、真空、油圧（油/水）メディアをサポートし、多様な計器校正ニーズに対応します。
  • モジュラー設計：SDP圧力モジュールは独立して使用でき、優れた長期安定性を提供し、メンテナンスと範囲拡張を容易にします。
• 強力なプロセス校正能力
  • 包括的な電気信号測定：電圧、電流、抵抗、周波数、パルス、スイッチ状態などを測定します。
  • 豊富な電気信号出力：電圧、電流、抵抗、周波数、パルスなどの標準信号を生成し、計器入力をシミュレートします。
  • 完全な熱電対/RTDサポート：13種類の熱電対（K、E、J、T、N、R、S、B、C、D、G、L、U）と11種類のRTDの測定と出力をシミュレートします。
  • 埋め込み型の冷接点絶縁モジュールを備えた自動冷接点補償機能により、周囲温度の変化を迅速に追跡します。
• 高度なシステムとソフトウェア
  • HART通信：内蔵のHARTモデムにより、HART機器の基本設定、スパン調整、ゼロ校正などの操作が可能です。
  • データ管理とツール：データの保存と取得をサポートし、熱工学マニュアル、燃焼計算、ユーザー設定可能なRTNライブラリなどの実用的なツールを含みます。
  • オープン通信インターフェース：標準RS232インターフェースとオープン通信ドライバにより、工場自動化システムへのシームレスな統合とリモートコントロールが可能です。
  • オンラインアップグレード：ファームウェアのオーバー・ザ・エア（FOTA）アップデートをサポートし、継続的な機能強化と最適化を保証します。

主な適用範囲

• この機器は、以下の国家検証規制に完全に準拠しており、適用されます：
  • JJG 49—2013 弾性要素精密圧力計および真空計
  • JJG 52—2013 弾性要素一般圧力計、圧力-真空計、および真空計
  • JJG 270—2008 血圧計および血圧モニター
  • JJG 544—2011 / JJG 860—2015 圧力センサー
  • JJG 875—2019 デジタル圧力計
  • JJG 882—2019 圧力テスター
• 適用可能な計器タイプ：
  • スマート/標準圧力（差圧）トランスミッター
  • 圧力センサー、圧力スイッチ
  • 精密圧力計、一般用圧力計、血圧計
  • HARTプロトコルを持つスマート機器
  • アナログまたは複数の信号（例：温度、電圧、電流、抵抗）の測定を必要とするフィールド機器

インテリジェント統合校正ステーションは、統合設計、高精度測定、完全自動化プロセス、広範な適用範囲を通じて、ユーザーに強力で信頼性が高く効率的な校正ソリューションを提供します。校正作業の効率と品質を大幅に向上させるだけでなく、モジュラーでアップグレード可能な設計により、機器の長期的な投資価値も保証されます。

技術仕様 / 特徴

• 三位一体設計：圧力、電気信号、温度シミュレーション
• 完全自動化校正プロセス
• 多角度TFTタッチスクリーンHMI
• 高精度サーボ圧力制御
• 8 SDPモジュラー型デジタル圧力校正器：-100kPaから60MPa
• 空気圧、真空、油圧（油/水）メディアをサポート
• 独立したモジュラー圧力モジュール
• 電圧、電流、抵抗、周波数、パルス、スイッチ状態を測定および出力
• 13種類の熱電対と11種類のRTDをシミュレート
• 自動冷接点補償
• 機器設定用内蔵HARTモデム
• データ保存と取得、エンジニアリングツール
• オープンRS232通信インターフェース
• ファームウェアのオーバー・ザ・エア（FOTA）アップデート
