3軸磁力計 DX-820

USBデジタル

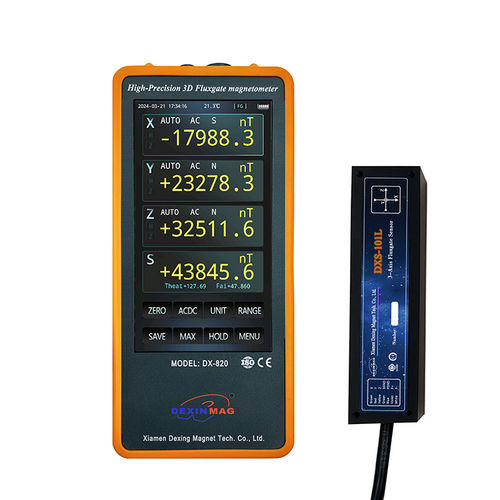

DX-820は、研究および産業試験におけるnTレベルの微弱磁場測定向けの携帯型三軸フラックスゲート磁力計です。超高感度三軸フラックスゲートプローブ、先進のアナログ/デジタル取得回路、5インチ静電容量式タッチスクリーンを統合し、フィールドおよびラボでの効率的な使用に対応します。

主な特長

• バックライト調整機能付き静電容量式タッチスクリーン
• AC/DC磁場測定
• 直交性補正アルゴリズム
• 5¾桁読み取り分解能
• インテリジェント（自動）レンジ切替
• スペクトル表示を伴うFFT解析
• 二言語表示（中国語・英語）
• プローブ自動認識機能
• 高速/低速切替
• 測定値およびカーブ表示（3Dおよび軸別）
• 球面座標表示（ベクトルおよび傾斜/偏向角）
• 3チャンネルアナログ出力（BNC）
• 極値/最大値表示およびピークホールド
• 超低センサーノイズ
• 3Dアラームモードを備えたしきい値検出（なし／範囲内／範囲外）
• データ保存（単一/連続）、コールバックおよびエクスポート
• USB-C（TYPE-C）データ通信；LabVIEW対応の一般命令セット

機能とユーザーインターフェース

• 測定画面表示：3D磁場値、ベクトル値、偏向/傾斜角、レンジ、AC/DCモード、磁場方向、単位、時刻、プローブID、バッテリーレベル
• ゼロ、AC/DC切替、単位切替、レンジ切替、データ保存、最大/最小表示、画面保持、メニューのタッチボタン
• メニュー設定：しきい値設定、バージョン情報、カーブ表示、通信設定、機器設定、校正、保存/表示
• カーブ機能：3次元時系列カーブ、単一軸表示、ピーク検出およびFFT（0–2048 Hz）とピーク振幅/周波数
• ホストPCソフトウェア：リアルタイム監視、記録/プロット、自動プローブ校正、オートゼロ、オートレンジ、しきい値アラーム、時刻/明るさ設定

用途

• 地球環境磁場、実験室および宇宙磁場の監視
• 磁気シールドおよび磁場源の校正
• 地質調査や石油掘削システムでの微弱磁場検出
• 磁気シールドシステムおよび磁気シールドルームの減衰・遮蔽性能測定
• 衛星機器の双極子モーメントおよび残留磁場試験
• フラックスゲートや磁気抵抗型磁力計などの校正基準
• 地震前兆監視、火山観測および類似の地球物理/環境作業
• 航空・海洋磁気測量；生物学分野での微弱磁場研究

技術仕様

• 型番：DX-820（携帯型三軸フラックスゲート磁力計）
• プローブオプションとレンジ：選択可能 ±100 μT および ±1000 μT
• 表示単位：nT、μT、mGs
• 分解能：0.1 nT
• 精度：DC ≤ 0.5% RDG；AC ≤ 1% RDG
• ホスト帯域幅：50 kHz
• 応答周波数：≤ 2 kHz
• センサーノイズ：1 Hzで10〜≤20 pTrms/√Hz
• 3D直交誤差：< 1°
• ヒステリシス：1 × フルスケールで < 2 nT
• 誤差の温度係数：±1 nT/℃（単一レンジ）および ±10 nT/℃（拡張レンジ）
• ウォームアップ/スケーリング：15分でスケーリング可能
• AC（≤100 Hz）レンジ：±100 μT / ±1000 μT
• AC（＞100 Hz）（RMS）：±50 μT (RMS) / ±500 μT (RMS)
• 寸法（本体）：195 mm × 90 mm × 40 mm
• プローブサイズ（標準）：24 mm × 24 mm × 109 mm；ミニチュアプローブ：20 mm × 20 mm × 20 mm（狭所測定用）
• ディスプレイ：5インチ静電容量式タッチスクリーン、解像度720 × 1280
• アナログインターフェース：BNC（3チャンネル アナログ出力ポート）
• 通信：TYPE-C（USB-C）
• 電源：内蔵リチウム電池
• 消費電力：4.2 W
• 連続動作（バッテリー）：約3.5時間
• アダプタプローブ（標準）：3Dフラックスゲートセンサ DXS-101L
• 本体質量：362.8 g
• 対応ソフトウェア：記録/プロット、自動プローブ校正、リアルタイムシリアル送信および固定コマンド照会を備えたホストPC用データ読み取りソフト
