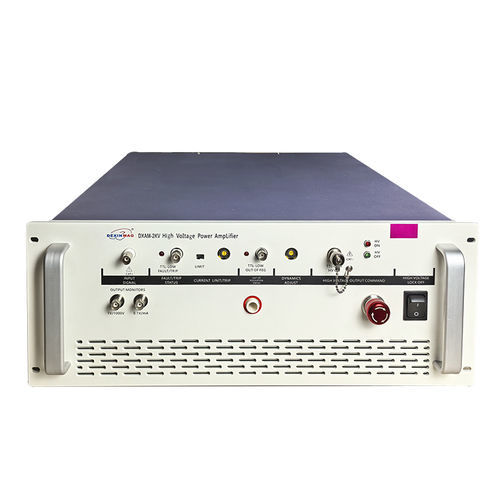

高電圧アンプ DXAM series

パワー電圧デジタル

概要

DXAMシリーズ高電圧パワーアンプは、ラボ用途のAC/直流アンプで、入力信号を増幅し、所定の歪み率内で指定負荷へ高電圧出力を供給するよう設計されています。一般的な信号発生器と組み合わせて使用され、試験台や研究開発環境で広く利用されます。

高電圧アンプの動作原理

本アンプは入力電圧を高電圧出力波形に変換し、四象限動作および必要に応じた直流バイアス機能を備えた高電圧・容量性負荷の駆動に適しています。

主な特長

• 容量性負荷や複雑な負荷に対応する四象限出力構成
• 高精度で安定した出力を実現するクローズドループ制御
• 機器保護のための短絡および過負荷保護
• プログラム可能な電源用途に適した安定出力
• 超高精度出力を支える低出力ノイズ
• デジタル可変電圧ゲインおよび一部モデルでのゲインのプログラム/保存機能

シリーズのハイライト

• DXAM-2KVシリーズ：差動出力最大1600 Vp-p（±800 Vp）；デジタル可変ゲインとワンクリック保存；デュアルチャネル同期可変出力。
• DXAM-4KVシリーズ：AC/直流の増幅に最適化；中電圧の実験・ラボ用途におけるバランスの取れた性能。
• DXAM-10KVシリーズ：数値制御でゲインを調整でき、直流バイアス対応の高電圧DC/AC増幅で高度な試験に対応。

技術仕様

• モデル：DXAM-4KV；DXAM-10KV（DXAMシリーズ）
• 出力電圧範囲：DXAM-4KV = 0～±4 kV DC またはピークAC；DXAM-10KV = 0～±10 kV DC またはピークAC
• 出力電流範囲：DXAM-4KV = 0～±10 mA DC またはピークAC；DXAM-10KV = 0～±40 mA DC またはピークAC
• 入力電圧範囲：0～±10 V DC またはピークAC（モデルに依存）
• 入力抵抗：25 kΩ
• DC電圧ゲイン：DXAM-4KV = 400 V/V；DXAM-10KV = 1000 V/V
• DCゲイン精度：フルスケールの0.2%より良好
• DCオフセット電圧：DXAM-4KV = ±1 V以下；DXAM-10KV = ±2 V以下
• 出力ノイズ：DXAM-4KV < 30 mV rms；DXAM-10KV < 40 mV rms
• スルーレート（10%〜90%）：DXAM-4KV > 1000 V/µs；DXAM-10KV > 750 V/µs
• 小信号帯域幅（-3 dB）：10 kHz以上
• 大信号帯域幅（-3 dB）：DXAM-4KV 20 kHz以上；DXAM-10KV 5 kHz以上
• DCバイアス機能：対応（モデルがDCバイアスをサポート）
• 内部出力容量：300 pF（高電圧出力）
• 自動出力制限：過負荷時にアンプを保護
• 安定性：時間によるドリフト < 100 ppm/h（非累積）；温度によるドリフト < 120 ppm/°C
• 電圧監視比：DXAM-4KV = 1 V / 400 V；DXAM-10KV = 1 V / 1000 V
• 電圧監視ノイズ：20 mV rms 未満
• 電圧監視精度：フルスケールの0.5%より良好
• 電流監視比：DXAM-4KV = 1 V / 4 mA；DXAM-10KV = 1 V / 2 mA
• 電流監視ノイズ：DXAM-4KV = 10 V rms；DXAM-10KV = 12 V rms
• 電流監視DC精度：フルスケールの2%より良好
• 高電圧出力インターフェース：DXAM-4KV = MHV同軸コネクタ；DXAM-10KV = 高電圧コネクタ
• 電源要件：AC 220 V、50/60 Hz

用途

• MEMSおよびマイクロアクチュエータの試験
• 超音波トランスデューサの試験と駆動
• 電磁界駆動および材料試験
• ワイヤレス電力伝送の研究・プロトタイプ
• 電子実験試験および研究開発

発注・サポート

構成オプション、カスタムDCバイアス、コネクタ仕様、校正・保守パッケージについては営業担当までご相談ください。最適な構成提案のために負荷特性と信号源の情報をお知らせください。
