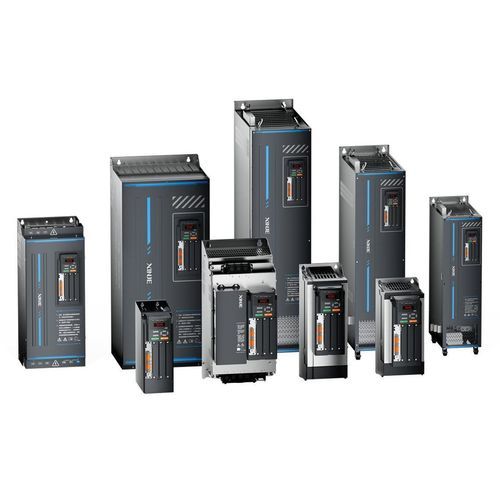

エンコーダー付き周波数インバータ VH6-45P5-B

再生IGBT用CANopen

製品概要
EtherCATおよびCANopenの標準プロトコルに対応した高速ネットワーキング。機能の異なるオプション拡張カードによる豊富な拡張性。複数のPGカードをサポートし、モータ制御を強化。整流ブレーキモジュールを搭載し、DCコモンバスによる回生エネルギーの共有が可能。独立空気導風路設計で高速な放熱と防塵性を向上。LCDパネルにより迅速なデバッグ、パラメータ保存、アップロード・ダウンロードが可能。

主な特徴

• 高速動作：最大出力周波数1000 Hzに対応し、高速回転や厳密な速度/トルク制御に適合。
• 高い安定性と精度：拡張された速度制御レンジで速度変動を約0.2%に安定化し、機械動作の精度を向上。
• 衝撃負荷への適応性：モータ電流フィードバックにより急な負荷変動に対して高いトルク応答；速度とロータ位置で出力電流・トルクを補正し振動を抑制。
• 高度なトルクベクトル制御：IGBT統合モジュールにより0.5 Hz始動時に最大180%のトルクを供給。300 sごとに1分間150%過負荷、3 s間180%過負荷をサポート。
• 省エネ・環境配慮：DCリアクタにより力率を改善し、電源接続時の高調波を低減；DCコモンバスで複数のコンバータが回生エネルギーを共有可能。
• 拡張されたブレーキユニット出力範囲：標準構成のブレーキ出力レンジを拡張し、制御盤構造をよりコンパクトかつ経済的に。
• PID機能：比例・積分ゲインを手動で調整してPID目標とフィードバックの整合性を最適化し、起動時間を短縮。
• 位置決め機能：パルス入力とエンコーダフィードバックにより高精度な位置決めを実現し、精度・効率・安全性を向上。
• 複数の通信方式：Modbus RTU対応の絶縁RS485を内蔵；外部拡張によりEtherCATやCANopenに対応。
• パラメータ移行が容易：互換モードにより旧機種のパラメータを新機種に直接書き込み可能。
• 上位PCでの高速デバッグ：Xinje製USB-シリアル変換器およびJC-EV-15と「Xinje Frequency Converter Debugging Software」による効率的なデバッグとファイル管理をサポート。
• 外部パネルのオプション：標準は7セグLED 5桁表示；オプションでLCDパネルやノブ式速度制御パネルを用意。
• ライフタイム診断・保守：内部温度監視と状態診断を操作パネルおよびソフトウェアで行い、故障を早期検出してダウンタイムを低減。

関連機能／拡張

• 複数の拡張カードをサポート（EtherCAT、CANopen、エンコーダ、通信、I/Oなど）。
• 整流ブレーキモジュールとDCコモンバスによりコンバータ間でのエネルギー共有をサポート。
• モータ制御を強化するために複数のPGカードに対応。

仕様／技術仕様

• シリーズ：VH6
• 最大出力周波数：1000 Hz
• 速度変動／安定性：約0.2%
• 低速始動トルク（0.5 Hz）：最大180%
• 過負荷能力：300 sごとに1分間150%；3 s間180%
• 通信：絶縁RS485内蔵（Modbus RTU）；拡張によりEtherCATおよびCANopenをサポート
• ブレーキ／回生：整流ブレーキモジュールおよびDCコモンバス対応
• 冷却：独立した空気導路設計で迅速な放熱を実現
• 操作パネル：標準は7セグLED 5桁表示；オプションでLCDパネルおよびノブ式速度制御パネル
• 機能：PID制御、位置決め（パルス入力＋エンコーダフィードバック）、ライフタイム診断および内部温度監視、パラメータ互換モード
• ユーザーデバッグ：Xinje USB-シリアル変換器および専用デバッグソフト（JC-EV-15）をサポート
