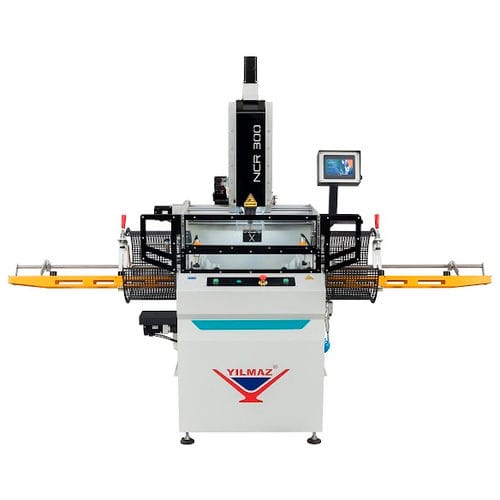

プラスチック用コピールーター NCR 300

アルミニウム用CNC4軸

製品情報
NCR 300は、X・Y・Z・Cの座標をプログラムできる4軸サーボ駆動の単頭NC複写フライス盤で、型板を使わずにPVCおよびアルミニウムのプロファイルを加工するために設計されています。錠用溝、ハンドルやヒンジの穴、エスパニョレット穴、排水溝の開口などを加工できます。

主な特徴

• PVC、アルミニウム、低合金材料のプロファイルに対して日常生産向けに設計され、四面同時加工が可能
• 回転テーブルを停止してプロファイルを0°/90°/180°/270°で加工するサーボ制御テーブル機構
• マルチポップアップ長さストッパーにより最大2750 mmまでのプロファイル加工が可能
• 加工能力：X 300 mm、Y 120 mm、Z 115 mm
• プロファイル締め幅（Wmax/Wmin）：120 x 30 mm
• プロファイル締め高さ（Hmax/Hmin）：115 x 30 mm
• プロファイル締め長さ（Lmax/Lmin）：2750 x 400 mm
• ヘッドとテーブルの落下を抑える電子式および空圧式ブレーキシステム
• ER16工具コレット
• スピンドル：2.2 kW、3P、400 V（12,000 rpm）
• PLC制御、7"カラータッチスクリーン

標準付属品

• Ø8 x L120 mm 切削ビット（標準）
• 水平2個および垂直2個の空圧クランプ
• スプレー式工具潤滑システム
• 左右複数のプロファイルストッパー
• サービススパナ（22 mm）およびコレットレンチ
• LED作業照明
• クランプ用延長パーツ
• プロファイルセンタリング装置
• エアガン

オプション

• Windowsベースの産業用PCおよび15"カラ―LCDタッチモニター
• バーコードリーダー
• 交換用 Ø8 x L120 超硬ダブルリップビット
• 交換用 Ø8 x L120 超硬シングルリップビット
• 交換用 Ø8 x L63 超硬シングルリップビット
• Ø8 mmビット用交換用ER16コレット

技術仕様
電源：5.5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
加工範囲（ストローク）：X: 300 mm • Y: 120 mm • Z: 115 mm.
スピンドル/工具：12,000 rpm Ø8 x L120 mm（ER16コレット）。
必要空気流量：110 L/min • 空気圧：6–8 bar.
寸法（L x W x H）：163.5 x 281 x 218（仕様に準拠）。
重量：600 kg / 520 kg.

型式 / 技術データ

• 型式：NCR 300
• 軸数：4軸（X, Y, Z, C）サーボ駆動
• 加工能力：X 300 mm、Y 120 mm、Z 115 mm
• スピンドル：2.2 kW、3P、400 V、12,000 rpm；ER16コレット；標準工具 Ø8 x L120 mm
• 電源供給：5.5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz
• プロファイル締め範囲：Wmax/Wmin 120 x 30 mm；Hmax/Hmin 115 x 30 mm；Lmax/Lmin 2750 x 400 mm
• 空気要件：110 L/min、6–8 bar
• 制御：PLC、7"タッチスクリーン（オプション：Windows PC + 15"）
• 用途：プロファイルの錠用溝加工、ハンドル/ヒンジの穴あけ、エスパニョレット穴、排水溝開口など（型板不要）
