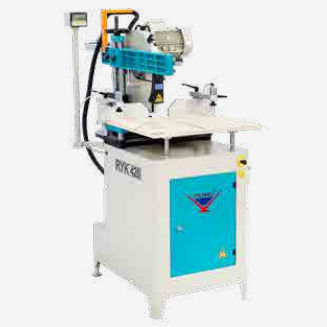

止型鋸 RYK 420 W

円形縦型ポリ塩化ビニル用

製品概要
RYK 420 W ラジアルソーは、PVC、テフロン、ベークライト、木材などの大判材料の直線切断および角度切断用に設計されています。首振り（ピボット）およびチルト（傾斜）ヘッドにより、直線切断、45°などの角度切断、連続的な角度調整が可能です。

主な特長

• 直線および角度切断用の首振り・チルトヘッド
• 2.2 kW モーター（3000 rpm）による高出力切断
• ガススプリングとリニアベアリングによる滑らかで高精度な動作
• 操作性を高める人間工学に基づくハンドル
• 剛性と耐久性を確保する鋳鉄製ボディ
• 15°・22.5°・30°・45°・60°・90°の位置決め（左右両側）
• 首振り範囲：右45°〜左60°（無段階調整）
• チルト範囲：90°〜左45°

標準付属品

• 木材・PVC用 Ø420 mm ソーブレード
• エアガン
• 2 × 空気式垂直クランプ
• 切断線を示すレーザーマーキング
• モーター停止ボタンで作動するブレーキユニット
• 首振り角度の調整を容易にするデジタル表示

オプション付属品

• ソーヘッド送り速度用の油圧制御ユニット
• 縦方向切断用の特殊切断治具（ミター）
• DKN 602 長さストップ
• DKNおよびMKN用長さストップ接続キット
• PVCおよび木材用予備 Ø420 mm ソーブレード

技術仕様表
電気：2.2 kW / 4.7 A / 400 V AC 3P+PE / 50/60 Hz
モーター速度：3000 rpm（仕様に記載）
ブレード寸法：D: Ø420 mm、ボア d: Ø30/32 mm
空気流量：24 L/min
空気圧：6–8 bar
外形寸法：184 × 76 × 159（提供元の単位に準拠）
重量：255 kg / 202 kg


技術的特性 / 仕様

• モデル：RYK 420 W
• 用途：PVC、テフロン、ベークライト、木材の直線および角度切断
• 駆動：2.2 kW モーター（3000 rpm）
• 電源：400 V AC 3P+PE、50/60 Hz、4.7 A
• ソーブレード：標準 Ø420 mm、ボア Ø30/32 mm
• 空圧系：消費 24 L/min、推奨圧力 6–8 bar
• 角度インデックス：15° / 22.5° / 30° / 45° / 60° / 90°（両側）
• 首振り・チルト範囲：首振り 右45° – 左60°（無段階）、チルト 90° – 左45°
• 構造：鋳鉄ボディ、ガススプリングとリニアベアリングで高精度を実現
• 操作支援：レーザーマーキング、デジタル表示、人間工学的ハンドル
• 安全・制御：モーター停止によるブレーキユニット、堅牢な機械式角度調整
