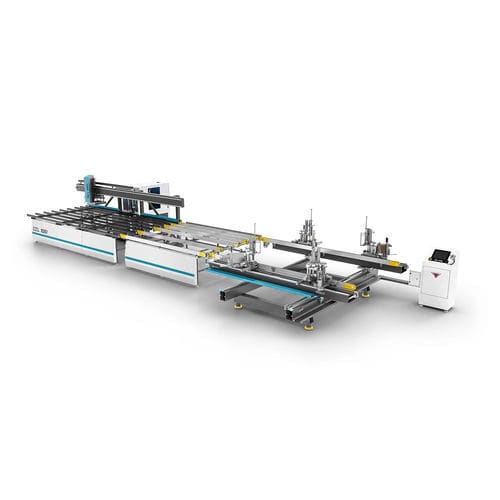

コーナータイプ溶接・バリ取り機 CCL 1661

CNC工業用PVC 成形用

製品情報 CNC制御のPVC四隅溶接・コーナー清掃ライン。2軸および4軸での動作が可能です。DK 540での溶接後、フレームは自動的に冷却ユニット（SA 251）へ移送されます。続いてロボットユニット（SA 261）がSA 251からフレームを取り出し、清掃工程を開始してCNC清掃機（CNC 609 または CNC 611）へ回転搬送します。

主な仕様

• Yılmazによるカスタムプロファイル清掃プログラム
• 手動および自動運転モード
• 建具（開閉部）および枠プロファイルの自動認識
• プロファイル幅・高さの計測システム
• プロファイル清掃用自動ナイフ11セット
• カラー／白色プロファイル用の専用清掃ナイフ
• 自動中央潤滑システム
• WindowsベースのタッチスクリーンHMI
• USBフラッシュによるプロファイルプログラム転送
• リモート接続および技術サポート対応
• 可動式コントロールパネル
• 稼働中の速度調整
• 加工能力：220フレーム／8時間（CNC 609）、270フレーム／8時間（CNC 611）
• 画面上のアラーム・警告表示
• 位相制御システム
• 低圧制御システム
• 四隅すべての清掃と自動回転ロボットによるライン終端転送
• 2軸または4軸での自動運転
• 0.2〜2.0 mmの溶接レンジ間の自動遷移（Yılmaz機能）
• バーコードリーダー連動の自動運転、または入力寸法による手動運転
• lame仕様の建具溶接対応
• 画面での溶接パラメータ入力と保存
• テフロンの迅速かつ簡単な交換
• 最大1000件のプロファイルレシピ保存
• 稼働中の処理時間監視
• 長尺プロファイルの溶接ユニットへの容易な搬入
• ミリメートル／インチの切替運転
• SA 261で回転可能な最大正方形寸法：2200 x 2200 mm（それ以上は溶接時に手動回転）

標準付属品

• DK 540 四頭式溶接機
• SA 251 冷却ユニット
• SA 261 ロボット機構
• CNC 609 コーナー清掃機
• CNC 611 コーナー清掃機
• 合計11本の工具：清掃用ソー、内側スクレーパー刃、フライス等
• ブラシ仕上げの窓支持テーブル

オプション付属品

• CS 240 シールプレスシステム
• DK 540 lame用溶接治具セット
• DK 540 溶接治具セット

技術仕様表 電源：12 kW / 400V AC 3P PE 50/60 Hz.
スピンドル／工具回転数：6000 RPM
回転速度：18,000 RPM
工具径：D: Ø250 - d: 30/32 mm
気流量：150 L/min.
動作空気圧：6-8 bar
寸法：2472 x 11725 x 207 mm
重量：3931 / 3776 kg

特性 / 技術仕様

• 型式：CCL 1661
• 用途：PVCプロファイル四隅の溶接および角部清掃ライン
• 制御：2軸および4軸対応のCNC
• 生産能力（目安）：220フレーム／8時間（CNC 609）または270フレーム／8時間（CNC 611）
• 電源：12 kW、400V AC 3P PE 50/60 Hz
• 工具速度：スピンドル6000 RPM、回転最大18,000 RPM
• 対応工具径：Ø250 mm、ボア30/32 mm
• 冷却ユニット（SA 251）およびロボット搬送（SA 261）を統合
• 清掃用工具11セット＋清掃ソー、スクレーパー刃、フライス
• プロファイル認識および幅・高さ測定
• レシピ保存：最大1000プロファイル
