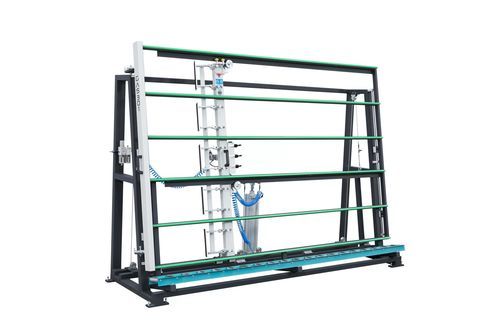

ドアおよび窓用組み立て作業台 GAS 301

施釉空気圧式空気圧式

製品情報
ドアや窓にガラスを量産で取り付けるために使用されます。

一般的な特徴

• 窓やドアへのガラスの迅速な取り付け用に設計されています
• ロール上で梱包へ移送されるガラス入り建具
• 平行ブロッククランプにより適切なバランスを設定可能
• 取付作業を容易にするための500 mmのワーク上げ機能
• クランプ使用時の最大/最小フレーム取付寸法: Wmax 2375 mm、Wmin 300 mm / Hmax 3000 mm、Hmin 300 mm
• クランプ非使用時の最大/最小フレーム取付寸法: Wmax 2700 mm、Wmin 300 mm / Hmax 3000 mm、Hmin 300 mm
• ガラス取付を容易にするためにテーブル上面は70°の角度になっています
• 幅 (W) x 長さ (L) x 高さ (H): 900 x 3050 x 2400 mm
• 積載容量: 450 kg

技術仕様表
電気: --- / --
回転速度: --
容量: --
空気圧: 6 bar
寸法 (W x L x H): 900 x 3050 x 2400 mm
製品重量: 615 / 610

製品ビデオ
GAS 301 の動作を示す製品ビデオが利用可能です。

特徴 / 技術仕様

• 用途: ドアや窓へのガラスの量産取り付け
• ワーク上げ: 500 mm
• テーブル上面角度: ガラス取り付けを容易にする70°
• 外形寸法: 900 x 3050 x 2400 mm
• 積載容量: 450 kg
• 動作空気圧: 6 bar
• クランプ使用時の取付寸法: Wmax 2375 mm、Wmin 300 mm / Hmax 3000 mm、Hmin 300 mm
• クランプ非使用時の取付寸法: Wmax 2700 mm、Wmin 300 mm / Hmax 3000 mm、Hmin 300 mm
• 電気的仕様、回転数および一部能力は仕様に記載されていません
