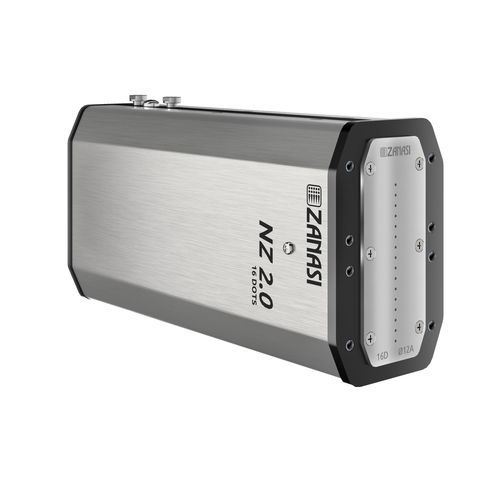

インクジェットプリント ヘッド NZ 2.0

ラージプリントハイトラベル印刷用高速包装印刷機用

概要
NZ 2.0 プリントヘッドは、過酷な産業環境での堅牢性、信頼性、稼働継続性を確保するよう設計されています。アルマイト処理アルミニウムと AISI 304 ステンレス鋼の構造、高精度内部部品、および Harsh Environment（HE）版の専用シールにより、粉塵、湿気、溶剤、振動、温度変動に対する耐性を備えています。最適化された機械設計により摩擦と摩耗を低減し、稼働寿命を延ばし、高い印字周波数でも安定した性能を実現します。

ラインアップ
ライン上で移動する製品のマーキング向けに設計され、NZ 2.0 は 7、16、32 ドットおよび 120 または 200 μm ノズルで提供されます。英数字テキスト、バーコード、ロゴなどのマクロ文字を印字でき、印字高さはモデルとマトリックスにより 4.2 ～ 139.5 mm の範囲です。合成ルビー製ノズルアセンブリと内部テフロン配管により、長期にわたり安定したマーキング品質を維持します。Standard（S）および Harsh Environment（HE）バージョンがあります。Z402、Z408、Z408PI プリンティングシステムと完全互換です。

Orkestra 接続性
Orkestra プラットフォームは、ライン機器や業務システムとの統合を簡素化する高度な接続機能を提供します。ヘッド管理、メッセージ作成・検証、パラメータ設定、リモート管理は Orkestra ソフトウェアインターフェース（コンソールまたは PC）で行います。メッセージ内に印字パラメータを格納することで設定時間とエラーを低減し、リモート運用を容易にします。

主な利点

• 堅牢な構造：アルマイト加工アルミニウムと AISI 304 ステンレス鋼の構造。HE バージョンは過酷環境用の専用シールを備えます。
• 長時間稼働と連続生産：精密設計により摩擦と摩耗を低減し、MTBF を向上、予定外のダウンタイムを削減します。
• トレーサビリティ 4.0 対応：2D コード（QR、Data Matrix）をサポートし、データ連携のための高度な接続を提供します。
• 過酷条件での信頼性：スプリング付ソレノイドとナットにより振動下でのキャリブレーションずれを防ぎ、均一で判読性の高いマーキングを実現します。
• インク消費の削減：小径ノズルにより前世代比で最大 45% のインク節約が可能です。
• 修理性と TCO 最適化：部分修理を考慮した設計によりダウンタイムと総所有コストを削減する 3R の考え方に準拠しています。

用途
NZ 2.0 ヘッドは、平面、曲面、傾斜面の吸収性・非吸収性の材料（例：PVC、ポリエステル、ゴム、アルミニウム、鋼、ガラス、陶器）に対して信頼できるマーキングを提供します。水性、溶剤系、顔料系を含む幅広いインクに対応し、過酷な環境下でも高いコントラストと速乾性を実現します。

技術仕様

• 印字高さ：最大 139.5 mm（モデル/マトリックスにより 4.2 ～ 139.5 mm）
• ドット数：7、16、32
• ノズルサイズ：120 μm、200 μm
• 構造：アルマイト処理アルミニウムおよび AISI 304 ステンレス鋼
• ノズルアセンブリ：合成ルビー製ノズル
• 油圧：内部テフロン配管
• ノズルプレート：AISI 304 ステンレス鋼
• 印字内容：英数字テキスト、バーコード、ロゴ
• 印字方向：側面、下向き、上向き
• 製品とヘッドの距離：最大 35 mm
• コンソールとヘッドの距離：最大 10 m
• 技術：高効率ソレノイド技術；スプリング付ソレノイドとナットでキャリブレーションずれを防止
• バージョン：Standard (S) および Harsh Environment (HE)
