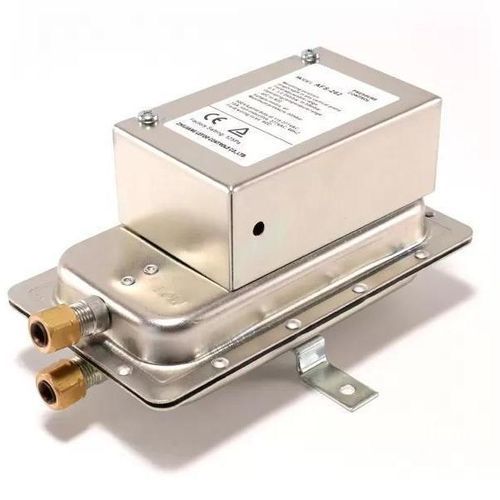

ダイヤフラム式圧力スイッチ LF35

差動SPDT空気用

製品概要
LF35は、HVACおよびエネルギー管理用途向けの汎用気流検出スイッチです。ダクト、配管、トンネル内のブロックされたフィルターやファン吸引を監視し、正圧、負圧、差圧を検出できます。

パラメータ
モデル: LF35-1; LF35-2
媒体: 空気
取り付け位置: 任意の垂直面でのダイヤフラム配置可
現場調整範囲: LF35-1: 0.5 ±0.05 mbar ～ 30.0 mbar; LF35-2: 0.2 ±0.05 mbar ～ 5.0 mbar
スイッチ差: LF35-1: プログレッシブ ≈0.05 mbar（最小）～ ≈2.0 mbar（最大）；LF35-2: プログレッシブ ≈0.05 mbar（最小）～ ≈0.25 mbar（最大）
最大圧力: 30 mbar
動作温度: -40 ℃ ～ 82 ℃
電気定格: 300 VA パイロット任務 115–277 VAC、10 A 非誘導負荷
接続: 0.25" OD のリジッド/セミリジッドチューブ用フェルール＋ナット圧縮コネクタ；0.25" オス スリップオンコネクタ オプション
接点配置: SPDT

換算メモ
1 mbar = 100 Pa；1" W.C. ≈ 249 Pa

特長

• HVAC用途に対応する2種類の校正範囲（LF35-1、LF35-2）
• リジッド/セミリジッドまたはフレキシブルチューブ向けの接続オプション（0.25"）
• ブラケットA/Bの取り付けオプションおよび筐体のワイヤ保護オプション
• 予測可能な動作をもたらすプログレッシブなスイッチ差

用途

• ダクトやトンネル内の気流監視
• フィルタ詰まりの検出
• ファン吸引の監視
• 換気制御およびエネルギー管理システム

技術仕様

• モデル: LF35-1、LF35-2
• 媒体: 空気
• 出力: SPDT、パイロット最大300 VA（115–277 VAC）、10 A 非誘導
• 取付: ダイヤフラムは任意の垂直面に配置可能
• 接続: 0.25" OD フェルール＆ナット圧縮 / 0.25" オス スリップオン
• 動作温度: -40 ℃ ～ 82 ℃
• 最大圧力: 30 mbar
