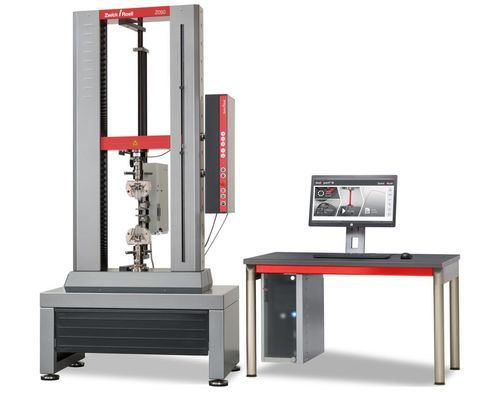

圧縮試験機 ProLine

伸長寿命一般的

概要
ProLineは、材料の規格試験および部品の機能試験に対応するモジュラー式の汎用試験機です。ドイツのZwickRoell製で、機械部品、電子部品、ソフトウェアを統合し、精密で再現性の高い試験結果と扱いやすさを提供します。

製品特性

• 適用分野: 汎用 / 業界横断的な用途
• 試験荷重範囲: 5 kN～100 kN（機種による）
• 試験種別: 引張、圧縮、曲げ、疲労・繰返し試験
• 代表的な用途: コネクタ・スプリング接点試験、接合・圧入工程の検査、コイル芯や配管のリング剛性試験、包装の積載性、開閉試験、剥離・裂け進行・接着試験

利点と特徴
用途の説明
ProLineは、コンパクトな設置、簡便な操作、高精度な移動制御が求められる規格試験や部品試験に最適です。電気接点試験、精密部品の接合検査、包装・食品分野の試験などに適用されます。

EU機械指令に準拠した統合安全装置
機械指令の要件を満たし、適合宣言により文書化されています。二重チャネル安全回路、電気的・機械的インターロック、クロスヘッドリミット、ドライブオフスイッチ、モーターブレーキ、操作モードスイッチなどを備えます。

高性能駆動系

• 非常に低い最小速度設定が可能で、速度安定性と高い移動分解能を確保し、精密な部品試験に対応
• 広い使用速度域を持ち、治具重量に対して定格の110%までの試験荷重を許容
• 高速の復帰速度によりサイクルタイムを短縮、無メンテナンスのACモータ技術を採用

高剛性と正確なクロスヘッドガイド
2本のスチールコラムと剛性の高い荷重フレームによりクロスヘッドの傾きが小さく、力の印加位置が精確となります。曲げ試験や圧縮試験、精密部品試験に有利です。

試験システム全体の安全性
二重チャネル安全回路、クロスヘッドリミット、ドライブオフ、モーターブレーキ、操作モードスイッチにより、試験中の作業者および機器を保護します。

機械的モジュール性
プラグおよびTスロット方式により遊びのない取り付けが可能で、ZwickRoellの各種治具・把持具やカスタム装置で迅速に構成を変更できます。

技術概要

• 利用可能な速度（例）: 0.0005 mm/min ～ 1500 mm/min（機種依存）
• 重い治具を補償するために定格の110%まで許容
• 利用可能な試験荷重: 5、10、20、30、50、100 kN
• 試験エリア高さ: 機種により約1050 mm～1470 mm
• クロスヘッド移動量: 機種により約980 mm～1400 mm
• 駆動分解能例: 0.0115 µm ～ 0.0348 µm
• 標準PCやノートPCで操作可能、ZwickRoell試験ソフトウェア対応

型式 / 主要データ（抜粋）
Z005 TN / Z005 TH / Z010 TN / Z010 TH
Z005 TN | 品番 059008 | 5 kN | 高さ P 1070 mm | ストローク 1000 mm | 幅 440 mm
Z005 TH | 品番 1097346 | 5 kN | 高さ P 1470 mm | ストローク 1400 mm | 幅 440 mm
Z010 TN | 品番 059010 | 10 kN | 高さ P 1050 mm | ストローク 980 mm | 幅 440 mm
Z010 TH | 品番 059011 | 10 kN | 高さ P 1450 mm | ストローク 1380 mm | 幅 440 mm

Z020 TN / Z030 TN / Z050 TN / Z100 TN
Z020 TN | 品番 059012 | 20 kN | 高さ P 1050 mm | ストローク 980 mm | 幅 440 mm
Z030 TN | 品番 059013 | 30 kN | 高さ P 1370 mm | ストローク 1285 mm | 幅 440 mm
Z050 TN | 品番 059021 | 50 kN | 高さ P 1370 mm | ストローク 1285 mm | 幅 440 mm
Z100 TN | 品番 1025089 | 100 kN | 高さ P 1360 mm | ストローク 1275 mm | 幅 640 mm

アクセサリと例

• 曲げ試験キット（例: 石材用）
• 圧縮用プレートと安全シールド
• 段ボール圧縮試験用アクセサリ
• 50 kN 楔ねじ式グリップ（伸び計対応）
• 各種試料向けのロングトラベル／クリップオン伸び計オプション

技術仕様

• モデル名: ProLine
• メーカー: ZwickRoell (made in Germany)
• 試験荷重範囲: 機種により 5 kN ～ 100 kN
• 利用可能なバリアント: Z005、Z010、Z020、Z030、Z050、Z100（TN / TH）
• クロスヘッド速度範囲: 0.0005 mm/min ～ 1500 mm/min（機種依存）
• クロスヘッド復帰速度最大: 通常 1500～2000 mm/min
• 駆動分解能: 例 0.0115 µm ～ 0.0348 µm
• 電源: 230 V, 1Ph/N/PE
• 消費電力（最大負荷時）: 約 800 VA（機種により最大 1600 VA）
• 騒音レベル v_max 時: 約 57～69 dB(A) 測定距離 1 m
• 安全: 機械指令準拠、CE適合宣言
