KOBOLDの液体用流量計

体積流量: 0.1 m³/h - 2,700 m³/h
動作温度: 0 °C - 120 °C
耐圧力: 250 bar

... タービン流量計モデルDOTは、2つのタングステンカーバイトベアリングに支持されたヘリカル形状のタービンローターで構成され、ローターは被計量液体に適合するグレードの固体フェライト系ステンレス鋼で、全て非磁性ステンレス鋼のハウジング内に収納されている。永久磁石コアを持つピックオフコイルは、ローターブレードを経由して磁気回路が形成されるように、ローターブレード先端に隣接してハウジングに取り付けられている。 ローターの回転はこの磁気回路のリラクタンスを変化させ、磁束の変化はコイルに小さな電圧を誘導し、その ...

体積流量: 2 l/min - 100 l/min
動作温度: 0 °C - 120 °C
耐圧力: 0 bar - 16 bar

... KOBOLD のプラスチック製流量計 VKP 型は、円筒形の計量管とオリフィス付きのスプリング式フロートによる特殊な浮遊フロート原理で作動します。モデル VKP-3... のフロートは外側にスロットが成形されており、汚れの付着による計器の汚れを防ぎます。このため、フロートが詰まる危険性が大幅に減少し、粒径400μmまでの汚れた液体も問題なく測定できます。モデルVKP-2...では、フロートに鋭角のオリフィスがあり、粘度変化の影響を受けにくくなっています。 用途 潤滑回路 家庭用電気機器 設備 工作機械 ...

動作温度: -40 °C - 150 °C
精度: 1 %

... 測定単位：体積流量、流速、熱出力 DUCは、移動する液体中を伝わる音響信号の加速と減衰の効果を利用します。2つの超音波クランプ式トランスデューサがパイプに（外側から）取り付けられ、音響経路を作り出します。トランスデューサは音響信号を送受信し、通過時間t1とt2は電子式流量トランスミッタによって測定されます。 トランスデューサAからトランスデューサBに向かう信号は流れによって加速されます（短いt1）。トランスデューサBからトランスデューサAへの戻り信号は流れによって減速される（t2が長い）。t1と ...

体積流量: 0.8 l/min - 630 l/min
動作温度: 0 °C - 90 °C
耐圧力: 0 bar - 16 bar

... メンテナンスフリーの超音波流量計 DUK 型は、このような問題を解決します。現場でのプログラミングが可能なため、DUK は多様な媒体に対応し、産業横断的な使用に適しています。 あらゆる媒体の正確な計測 DUK シリーズの流量計は以前は水と水に似た媒体のニーズをカバーしていました。現在では、追加の媒体パラメータを組み込むことにより、実績のあるDUKは、電気伝導度がなくても、ほとんど全ての均質なニュートン媒体の体積流量測定に使用されています。例えば、脱塩水（脱イオン水）、混合比の異なる水-グリコール混合液、 ...

体積流量: 0.5 l/h - 130,000 l/h
動作温度: 0 °C - 350 °C
耐圧力: 0 bar - 16 bar

... 流体は、流量計のメーターチューブを下から上へ流れます。フロートは、メーターリングと円錐形のフロートとの間に、流量に対応した環状の隙間が生じるまで持ち上げられます。 フロートが持ち上がる。フロートに作用する力は平衡状態にある。フロートに作用する主な力は、アルキメデスの原理による浮力と、流体力である。 アルキメデスの原理による浮力、媒体の流動力、そして錘の力である。フロートの各位置は、校正中に測定された流量値に対応し、この流量値はスケールに転送されます。 BGN可変面積流量計は、接続部付きメーターチューブ ...

体積流量: 0.2 l/min - 60 l/min
動作温度: -20 °C - 80 °C
耐圧力: 16, 5 bar

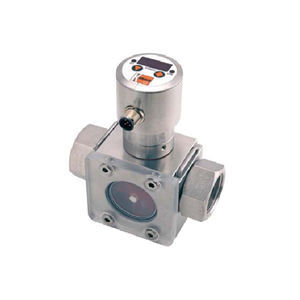

... 確立されたベーン技術は配管内の様々な媒体の流量を計測・監視するために世界中で何百万回となく実証されてきました。コボルドの流量計／流量モニタはこの実績ある原理を採用しており、多くのメリットを提供します。 新しい KOBOLD ベーンの心臓部はリング磁石で、流体から密閉されています。ベーンの回転運動を非接触でケースに取り付けられたホールセンサに伝えます（省スペース化のため）。これにより回転運動が流量に比例した周波数信号に変換されます。下流の ...

体積流量: 0.2 l/min - 50 l/min
動作温度: 0 °C - 80 °C
耐圧力: 0 bar - 100 bar

... KOBOLD 回転ベーン式流量計 DRH シリーズは低粘度液体の計測と監視に使用されます。DRH シリーズはよく知られた回転ベーンの原理で作動します。流体から密閉されたベーンに取り付けられたマグネットが、回転運動を非接触でハウジングに取り付けられたホール効果センサーに伝えます。 センサーは流量に比例する回転運動を周波数信号に変換する。直列に接続された電子ユニットは、信号をアナログ出力、リミット接点またはディスプレイに変換します。これらの装置は、360°回転可能なねじ接続により、一般的なプラント条件 ...

質量流量: 81 kg/h - 1,324,739 kg/h
体積流量: 5.2 m³/h - 85,371 m³/h
動作温度: 0 °C - 400 °C

... KOBOLD 渦流量計 DVE は 3 つの主要なセンシングエレメント、すなわち渦流速センサ、RTD 温度センサ、ソリッドステート圧力トランスジューサを使用してガス、液体、蒸気の流量を計測します。外部プロセス計測を使用するシステムでは、流速計測時点と上流または下流の圧力・温度計測時点との間でプロセス条件が急激に変化する可能性があるため、適切な補正ができない場合があります。 DVE多変量流量計は、これらすべてのパラメータを1箇所で測定するため、より正確なプロセス測定を実現します。また、多変量出力機能 ...

体積流量: 0.3 l/min - 130 l/min
動作温度: 0 °C - 100 °C
耐圧力: 10 bar

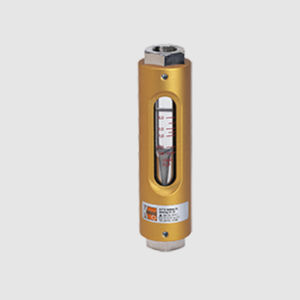

... 実績のある KOBOLD の流量計およびスイッチ DSV は、従来の先細り測定管を除き、よく知られたフロート式流量計の原理に基づいています。この特許を取得した流量計は円筒形のフローチューブの外周に円錐形のスロットを備えています。これにより、円筒形フロートを先細りの測定ガラス内に導く際の通常の問題が解消されます。 フロートとフローチューブの間に一定幅の適切な寸法の環状ギャップを設けるなど、斬新な設計により、汚れに対する感度を大幅に下げることが可能になった。フロートには永久磁石が内蔵されており、この ...

体積流量: 6 l/h - 420 l/h
動作温度: 0 °C - 80 °C
耐圧力: 40 bar

... KOBOLD ピストン式流量計はダイレクト・ボリューム・カウンタであり、ディスプレースメント・カウンタ（容積式流量計）とも呼ばれます。その機能は測定セルの連続的な充填と排出によって、測定セル内の流量を連続的に一定量に制限することに基づいています。測定セルは、測定室と可動部であるピストンから構成されています。 ピストンは測定媒体の入口と出口の圧力差によって駆動される。回転は磁石と磁場センサーを介して前進します。断面図では、U字型ピストンはピストンとガイドアダプターによって、測定本体の下部と上部のリング ...
