誘導型変位センサ

測定範囲: 10 mm - 500 mm
直線性: 0.2 %
測定周波数: 4.8 kHz

... 概要
WA-T は、過酷な産業環境での変位計測向けに設計された誘導式変位トランスデューサです。HBK が取り扱い、取り付けや計測要件に合わせて構成可能なバリエーションを用意しています。

主な特長

• 変位検出方式：誘導式（inductive）
• 産業用途に適した堅牢な機械設計
• 保護等級：IP67
• プローブ長や取り付けオプションの構成が可能
• 製品画像の参考プローブ長：100

測定範囲: 10, 2, 5 mm
直線性: 0.2 %

... 製品概要
WIの誘導式変位変換器は、産業用途の高精度計測向けに設計されています。誘導式検出技術、低摩耗設計および経済的なバリエーションを備え、ミニプローブ（例：10 mm）も含まれます。

主な特長

• 誘導式の変位計測
• 高い計測精度
• 低摩耗設計と耐久性のある材料
• コンパクトなミニプローブオプション（10 mm）
• 産業用途に適した経済的なソリューション

• 産業分野の変位計測およびプロセス監視
• コンパクトで高精度な検出が求められる品質管理や試験

• シリーズ

測定範囲: 2 mm - 500 mm
直線性: 0.2 %
測定周波数: 4.8 kHz

... 概要
WA-L は産業用途向けの誘導式（インダクティブ）変位センサーです。測定レンジは複数の選択肢があり最大で500 mmまで対応し、機械的インターフェース、電気出力、取付仕様を用途に合わせて設定できる豊富な構成オプションを備えています。

主な特長

• 測定原理：誘導式変位検出
• 機械構造：産業用途に適した設計
• 測定レンジ：複数の選択肢、最大500 mm（バリアントによる）
• 6,000以上の構成オプション（機械／電気／取付）
• 出力・コネクタのオプションは構成により選択可能

• 産業機械や試験台における位置・変位の計測
• プロセス監視や自動化で構成可能なセンサーが必要な用途
• 機械的・電気的インターフェースに特別な要件があるカスタム設置

• 設置条件に合わせて測定レンジ、機械的インターフェース、出力タイプを選択
• 長さ、取り付け方法、電気インターフェースやコネクタ等のカスタマイズは要相談で対応
• 必要なオプションが決まり次第、見積もりおよび技術資料を提供

• 製品種別：誘導式変位センサー
• 型番／シリーズ：WA-L
• 測定レンジ：複数の選択肢、最大500

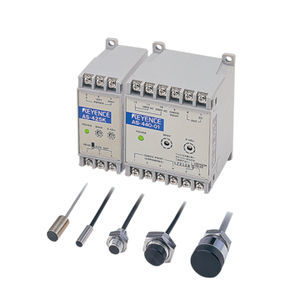

測定範囲: 0.4 mm - 8 mm
直線性: 0.1 % - 0.25 %
測定周波数: 20 Hz - 20,000 Hz

マイクロエプシロンの非接触式インダクティブ変位センサは渦電流の測定原理に基づいています。これまでのインダクティブ変位センサとは違い、強磁性物質にも非強磁性物質にも使用でき、高い精確性と帯域幅、温度安定性が実現されています。油や汚れ、圧力、温度による影響を受けないため、インダクティブ渦電流センサは主に機械やプラントへの統合に使用されます。

測定範囲: 1 mm - 10 mm
直線性: 0.3 %
測定周波数: 2 kHz - 5 kHz

... LVDTゲージヘッドにはプランジャーとリターンスプリングが備わっており、測定プローブは市販のものと交換が可能で、主に対象物の形状（長さ、幅、直径、厚さ、深さ、高さなど）の測定や点検に使用されます。 特徴 測定範囲（mm）± 1 | 3 | 5 | 10 直線性 最大± 0.003 mm 繰返し精度 最大0.15 µm センサ直径 わずかø8mm 空圧プッシュ機能付きモデル 大量注文では特に高コストパフォーマンス ...

測定範囲: 1 mm - 80 mm
直線性: 0.2 %
測定周波数: 10 Hz - 5,000 Hz

... eddyNCDT 3020（渦電流）誘導測定システムは、産業用途における変位、距離、位置の迅速かつ正確な測定のためのコンパクトで強力なシステムです。接続性に柔軟で、設定が簡単であり、産業および機械製造における多くの測定タスクに使用できます。 このセンサーシステムは、シリーズおよびOEMアプリケーション向けに設計されており、最大200°Cの環境温度でも過酷な条件下で正確で安定した測定結果を提供します。頑丈なコントローラーは、さまざまなセンサーと組み合わせることができ、工場で強磁性または非強磁性材料に適応されています。 頑丈で正確 ...

測定範囲: 0 mm - 25 mm

... インラインアンプ付きLVDTトランスデューサ - 8739 このシリーズの誘導型変位センサは、直線変位と、付加的な装置によって変位に変換可能なすべての機械的な値（引張力、圧縮力、伸張力、トルク、振動など）を間接的に測定します。コネクタを装備したセンサ本体の外径はわずか8mmで、寸法制限のある構造物への組み込みに特に適しています。 典型的な応用分野としては、以下のような変位測定や伸長測定があります： -機械 -サーボシステム -自動車 -テストベンチ -生産工場 ステンレス製の円筒形ケースに差動変圧器（LVDT）が収納されています。軸方向に可動するコアを持つ1次コイルと2次コイルで構成されています。このコアの変位がコイルの磁気誘導を変化させます。INLINEキャリア周波数アンプは、この変位を比例した直流電圧に変換します。 トランスデューサはプローブとして構成され、測定範囲内ではスプリングがプローブ先端を測定対象物に押し付けます。ベローズにより、プローブ先端の機械的なガイダンスが汚染や水しぶきから保護されています。 インラインアンプはコネクターケーブルに内蔵され、センサーに合わせて調整されます。両コンポーネントはユニットを形成していますが、取り付けのために分離することも可能です（変換器のミニチュアプラグ接続）。整合されていないコンポーネントを使用すると、測定誤差が増大する可能性があります。IN-LINEアンプバージョンでは、センサ本体は励磁および測定信号から電気的に絶縁されています。 横方向の力は耐久性を低下させます。 ...

測定範囲: 1 mm - 150 mm
直線性: 0.25 % - 0.25 %
測定周波数: 100 Hz - 300 Hz

... DC/DC 変位トランスデューサ - 8740, 8741 差動変圧器（LVDT）の原理を利用した誘導型変位センサは、変位や、間接的に力、圧力、ひずみ、トルク、振動などの変位に変換できる大きさを測定するために使用できます。 測定の質の高さ、高い保護性能、長い耐用年数のおかげで、これらのセンサーは多くの技術（産業、研究、開発など）で使用されています。 用途としては、機械部品間の低速および高速動作の測定、制御、調整、監視、部品や構造基盤の位置や位置変化の測定、サーボレギュレータ、バルブ、ロボットコントローラ、成長測定などがあります。 その設計は堅牢で、内部コイルと電子回路はポッティングされており、その結果、センサーは衝撃や振動に容易に耐えることができます。このため、このセンサーは、移動式アプリケーション（車両など）や、多くのテストサイクルにさらされる試験設備にも適しています。 電子回路内蔵の誘導型変位センサーは、差動トランスと搬送周波数測定アンプを内蔵し、ステンレス製ハウジングで保護されています。 差動トランスは、1つの1次巻線と2つの2次巻線で構成され、これらは1次巻線の両側に対称に配置されています。内蔵された電子回路が、二次巻線に誘導されたAC電圧を復調、フィルター、増幅します。棒状のコアは差動トランスの内部で動くことができる。 ...

測定範囲: 2 mm - 200 mm
供給電圧: 24 V
周囲温度: 0 °C - 70 °C

... 直線運動の機械的な検出は、フロントガイドまたはルーズプッシュロッドによって行われます。LVDTリニアセンサには、プローブ先端がスプリングで吊り下げられたタイプ（MDCT）、垂直または水平方向のミスアライメントを補正するボールジョイントタイプ（MDCG）、およびルーズプッシュロッドタイプ（MDCL）があります。MDCの誘導測定原理は、LVDT巻線の鋳造コイルで構成されています。位置をリニアアナログ信号に変換する電子回路は、センサーハウジングに組み込まれています。非接触測定原理は、長い耐用年数を提供し、特に小さな振動運動を検出する必要があるような高ダイナミックアプリケーションを可能にします。誘導式測定は、絶対値、真のパワーオン、高分解能を提供します。IP65(オプションでIP67/68)シーリングを備えた誘導型MDCの頑丈な設計は、過酷な環境での使用を可能にします。 ...

測定範囲: 2 mm - 200 mm
供給電圧: 1 V - 10 V
周囲温度: -35 °C - 120 °C

... 堅牢でコンパクトなLVDT変位センサは3つのモデルから選択可能、測定長さは2～200 mm 正確な位置測定 「位置信号のトゥルーパワーオン 非接触で磨耗のない測定原理 過酷な環境にも対応（IP65） 簡単な取り付け 3種類のデザイン：ボールジョイント、プローブ、ルーズプッシュロッド 外部アンプによる出力オプション IMA2 LVDT：0～10V、4～20mAなど 直線運動の機械的な検出は、フロントガイドまたはルーズプッシュロッドによって行われます。LVDTリニアセンサには、プローブ先端がスプリングで吊り下げられたタイプ（MACT）、内部スプリングリターン付き、ボールジョイント付き（MACG）、垂直または水平方向のミスアライメントを補正するタイプ、またはルーズプッシュロッド付き（MACL）があります。 MACの誘導測定原理は、LVDT巻線の鋳造コイルで構成されています。この非接触測定原理は、特に小さな振動運動を検出する必要があり、高分解能が要求される場合に、長寿命と高ダイナミクスを提供します。IP65(オプションでIP67/68)のシーリングを持つ誘導型MACの頑丈な設計は、過酷な環境での使用を可能にします。 ...

測定範囲: 25 mm - 940 mm

... 直線運動の機械的な検出は、前面のガイド付きまたはルーズプッシュロッドによって行われます。LVDTリニアセンサには、内部スプリングリターン付きのスプリング式プローブチップ（RACT）、ボールジョイントを取り付けることができるガイド付きプッシュロッド（RACC）、およびルーズプッシュロッド（RACL）があります。すべてのタイプにAC電圧が供給され、コアの変位に対応したAC電圧出力が得られます。RACの誘導測定原理は、LVDTコイルで構成されています。非接触測定原理は長寿命を実現し、特に小さな振動を検出する必要があるような高ダイナミックアプリケーションを可能にします。 ...

供給電圧: 15 V - 30 V
周囲温度: -40 °C - 85 °C

... WDH22S 1回転式非接触マグネットポット。 特徴 磁気式回転センサー エコノミーバージョン 1組の精密ベールベアリング付き サーボマウント 機械的仕様 機械的角度 360°（エンドレス 作動トルク - <1mNm 寿命 - 100,000,000 質量 - 約18g ハウジング材質 - アルマイト合金 シャフト材質 ステンレススチール 環境仕様 ESD耐久性 - 接触放電 ±8KV、空中放電 ±15KV、EN61000-4-2:2009 EMS耐久性 - 10V/m（80MHz～1GHz、1KHz80%振幅変調）、EN61000-4-3:2006+A1:2010 一般電気仕様 標準モデル ...

測定範囲: 2 mm - 200 mm

... LVDTは、誘導測定原理に従って動作する変位センサです。位置センサは、測定対象物上のバネ式でないプッシュロッドによって正確に測定されます。LVDT LVIGのプッシュロッドにはボールジョイントアイが装備されています。 主な特徴: -内蔵または外部電子機器付きセンサ -ボールジョイント付きロッド-測定範囲は2mmから200mm -直線性-最大±0.1％ -アナログ出力:0～10Vまたは4～20mA -IP67までの保護クラス-最大-40～+120°C ...

測定範囲: 25 mm - 500 mm

... WayConによるLVDTシリーズLVPHは、油圧シリンダでの使用のために開発されました。この誘導型センサは、最大350barの圧力で確実に測定できます。 測定範囲-25mm、50mm、100mm、150mm、200mm、500mm、 最大直線性-±0.1％ 出力アナログ-0～10V、4～20mA 保護クラス-IP67 動作圧力-350バール ...

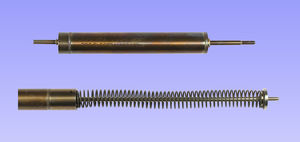

... スプリング荷重式リニア分散トランスデューサ、50 MM ストリーク 荷重試験は、試験される要素の変形プロファイルを評価するために、試験段階で得られた実験的な矢印とプロジェクトの理論的な矢印を比較することを主な目的としています。使用する試験荷重は、分散荷重（レンガ、ブロックまたはセメント袋、水槽）または類似の集中荷重（油圧ジャッキ）を使用することができます。荷重試験の結果と構造物の弾性挙動は、荷重/シフトグラフとヒステリシス曲線で表されます。シフトや変形の測定は、機械的比較器やたわみ計などの手動システム、または運動変換器（抵抗式、誘導式、電位差計）などの自動電気システムで行うことができます。これらの電気システムを使用することで、連続的で安定した正確な測定値を、相対的な試験エリアから遠く離れた場所にも送信することができます。実行の迅速性、正確性、安全性により、このシステムは今日、試験・試験分野で最も普及しています。 説明 荷重試験用のプローブとリターンスプリングを備えたリニア変位トランスデューサ。この位置トランスデューサは、直接絶対測定用に設計されており、ストローク長は最大50mmまでご用意しています。スペースの限られた機器や機械への取り付けに適しています。抵抗線路への接続方法を改良した技術（ダブルトリミング技術）により、より高い信頼性と直線性が保証されています。 - ...
