自動車産業用試験用ベンチ

... 電子モータのテストベッドは、高速で信頼性の高いテストプロセスを保証するために、多くの要件を満たす必要があります。電力、電流、電圧、速度、トルクなどの性能レベルが異なる被試験ユニット（UUT）や、PMSM、ASM、EESMなどの異なる技術を試験するには、洗練されたテストベッド設計が必要です。開発プロセスを加速するためには、パワートレインを車両にシームレスに統合するための活動を前倒しすることが極めて重要です。 Eモーター試験システムは、堅牢なメカニクスとドライブシャフトシステムを備え、あらゆる速度とトルクを試験できる柔軟性が必要です。タイトなスケジュールに対応するため、当社の最適化された試験システムは、検証と検証タスクを効率的に処理し、開発を加速するためのeモーター技術のシームレスな統合を保証します。 e-driveの性能、効率、ドライバビリティを車両と完全に一致させるには、広範なテストと最適化が必要です。ソフトウェアパッケージとすぐに使用できるアプリケーションを含む ...

... 電動化された推進システムは、現代の輸送手段を急速に変化させ、進化する騒音・振動・ハーシュネス（NVH）環境において新たな課題を生み出しています。AVLでは、高速アプリケーションとNVH試験に関する社内の専門知識により、標準NVH試験システムソリューションの完全なポートフォリオを開発することができました。これらのシステムは、お客様のご要望に応じてカスタマイズすることも可能です。 Eモーターについては、当社のNVHソリューションは、ハイエンドの性能試験から精密で効率的なセットアップまで幅広く対応し、最適化された車内および車外サウンドを保証します。多用途なAVL ...

... 今日の自動車では、運転支援、乗員安全、通信インターフェース（内部および外部）などの高度なシステムが標準となっている。しかし、これらの電磁放射を管理し、相互干渉を最小限に抑えることは、依然として重要な課題です。デリケートな通信システムに近接する高出力電気ドライブの中断のない性能を確保することは不可欠です。 当社は、最新の電磁両立性（EMC）規格に準拠したソリューションを提供しています。当社の技術は、実際の動作条件下での正確なEMC評価と検証を可能にし、すべての電子システムのシームレスな機能と信頼性を保証します。 最新の電気システムのEMCコンプライアンス 近年、あらゆる産業が、増加する電気・電子（EE）サブシステムを製品に統合するという課題に直面しています。異なる電気システム間の相互干渉を最小限に抑えるため、EMC規格は頻繁に改訂され、業界固有の仕様も厳しくなっています。その結果、コンプライアンスと最適なシステム性能を確保するためには、電化システムとそのコンポーネントの開発初期段階からEMC測定と試験を取り入れることが不可欠です。 ...

温度または気候チャンバーを備えた力量計テストベッドは車両全体のために使用され、個々のテスト（動力、排気測定、燃料消費）が所定の大気条件下で車輪の駆動またはブレーキトルクをローラー上に移動させて実施されます。各テストに求められる温度または気候は環境シミュレーション用の制御システムを使用して設定可能です。

... 概要
BMW/ERICHSEN準拠のモデル450スクラッチ試験機は、塗装およびプラスチック表面に対する再現性のあるスクラッチ試験を行うためのPLC制御試験システムです。本装置は、サーボモーター駆動のXY試料テーブルとユニバーサル工具把持および工具の空気供給を備えた手動Z駆動を持つ基本装置と、試験パラメータを入力するためのタッチスクリーンを備えた別置きの制御ユニットで構成されます。試験荷重は嵌合重りで変更します。

スクラッチ試験モード

• 直線引き（Line

... 高機能タイプ電動計測スタンド EMX-1000N EMX-1000Nは最大荷重1000Nまで対応の高機能・高性能なハイエンドモデルの電動計測スタンドです。幅広い速度範囲、移動量の設定機能、最も高い剛性を持ち、多様な測定を精密に実現します。 特徴 速度・方向を均一化できます。剛性が最も高く、たわみが少ない設計（最大0.25mm）で再現性の高い精密な測定を可能にします。 0.5～600mm/min の幅広い速度レンジ、繰り返し回数の設定、移動量の設定やタイマー機能で多様な測定条件に対応し、耐久試験や指定荷重の加圧試験も可能です。 変位計を搭載したり、長いサンプルの測定にロングストローク仕様にするなどといったオプションも選択できます。求められる固有の条件に合わせて測定の幅を広げます。 外部機器と連動をするための外部入出力機能を標準搭載し、インターロックや外部スタートなど測定の効率化や安全性向上が図れます。 測定条件を最大５つまで記憶できる機能や、設定荷重値での移動・測定速度を自動で切り替える機能で測定効率の向上を助けます。 ...

... 低荷重用・小型タイプ手動計測スタンド MSシリーズ MSシリーズは最大荷重50Nまで対応の低荷重用・小型タイプ手動計測スタンドです。ツマミ送り方式で、安定した微小移動が可能です。異なる角度からの測定が可能で、様々な用途、測定環境に対応できます。 特徴 測定方向を均一化し、手で持って測定するより正確な測定を可能にします。 微小な送り量で、安定して負荷をかけられます。 重量約1.2kgの小型計測スタンドです。自由に持ち運びが可能で、様々な場所に据え付けが可能です。 荷重と変位（長さ）の関係を手軽にグラフ化するためのユニット製品FSA-MSL ...

... IMADAの電動測定スタンドは、フォースゲージと組み合わせることで卓上型の荷重試験機として機能します。試験速度と荷重角度を標準化することで、測定の再現性を向上させます。MX3-500Nは、デジタル速度設定などの標準機能を備え、操作設定ソフトウェアが付属しており、優れた使いやすさを提供します。 特徴: - 試験速度、荷重方向、ストロークを標準化することで、非常に再現性の高い荷重測定を実現します。 - フォースゲージとの連動機能により、荷重値に基づく操作制御（停止、逆転、荷重保持など）が可能です。 - ...

... ついに...マイクロモーター専用に設計されたマイクロダインシステムが登場！ ダイナモメータの設計とトルク測定において50年以上の経験を持つMagtrol社は、業界に革命を起こしました。極小トルク（2.0 mN・mを0.0004 mN・mまで分解可能）の測定が可能なMagtrol社の新しいMicro Dyneは、小型・超小型モーターの試験専用に設計されています。 利便性を最大限に高めるため、Micro Dyneは完全なモーター試験システムとしてパッケージ化されています。マイクロダインには、ミニチュアモータやマイクロモータの試験を正確かつ効率的に行うために必要なものがすべて含まれています。お客様にご用意いただくものは、ノートパソコンまたはデスクトップパソコンとモーター電源のみです。 特徴 ...

... Magtrolの4象限電動ダイナモメータは、一般的なブレーキダイナモメータよりも試験の柔軟性を拡大します。 試験を開始する前に被試験モーター（MUT）を同期回転数にすることができるため、再現性が向上します。 ランプ試験を開始する前にモータ巻線が周囲温度にあるため、ワット数がより安定します。各顧客のアプリケーションの特定のニーズを満たすためには、カスタムソフトウェアが必要です。ダイナモモーターとMUTの間にMagtrolのTMシリーズトルク変換器を使用するため、MUTの摩擦と巻上げを測定することができます。 Magtrolは4象限で2つのシステムを提供しています。 - ...

... Magtrolのカスタマイズモータテストシステム（CMTS）は、PCベースのターンキーシステムで、お客様の特定のモータテスト要件に合わせてカスタム設計・構築されます。Magtrolのモーター試験装置と電源、適応可能な治具、カスタムテーブル/キャビネット、プリンターなどを統合することで、Magtrolのエンジニアリングチームはお客様のニーズにぴったり合ったシステムを設計・構築することができます。 MagtrolのCMTSには以下のものが含まれます： 1台以上のダイナモメーター プログラマブルダイナモメーターコントローラー ...

... テスト媒体は、水とグリコールの混合物または純粋なグリコールです (グリサンチンG40、G44、G48など)。冷却回路は-40〜+20℃の温度範囲でテストされ、加熱回路は+20〜+ 140℃の温度範囲でテストされます。圧力を利用して特別に開発された閉試験媒体回路は、アルコール含有蒸気の発生を防ぎます (爆発の危険性)。オプションで、追加の空調チャンバーを使用して環境シミュレーションを生成することもできます。 テスト媒体の体積流量は、0.2〜10bar (最大12bar) の圧力で3〜30L/minまで変化する可能性があります。負荷の変化は、0.2〜1Hzのテスト周波数で正弦波または台形の増加で自由にプログラムできます。テストシステムを使用すると、システム全体だけでなく、さまざまなプラスチック、金属およびシーラントで作られた個々のアセンブリをテストできます。現実的なシミュレーションの助けを借りて、複合材料の弱点が正確に調査され ...

... 破裂試験を含むデュアルチャンバーシステムによる6,000バールまでの圧力脈動テストスタンド 圧力サイクルテストベンチ｜インパルステストスタンド｜オートモーティブテスト｜バーストテスター｜クーラント、オイル、水などのテスト ポッペ＋ポットホフのインパルステストスタンドは、様々な金属やプラスチックの部品の動作強度や疲労強度をテストします。ポッポ＋ポットホフの高圧試験機による耐久試験では、さまざまな負荷をかけてライフサイクルをシミュレートします。故障試験では、設計や材料に関する部品の潜在的な弱点が示されます。圧力は、オプションで正弦波、台形カーブ、ニードルパルスとして変調されます。当社のテストスタンドは、人間工学に基づいて設計されており、Poppe ...

... 後続の長期圧力およびバーストテストを伴うインパルステストのために、弊社のシステムは、最大10個のテスト対象物を-60℃～180℃の周囲温度または室温で同時にテストできる2つのチャンバーを提供します。媒体 (100％グリコールまたはさまざまなオイル) は、+160℃までの室温で個別の制御回路を介して供給されます。したがって、ニュルブルクリンクのレーストラック、シベリアのツンドラ、またはアフリカの砂漠での耐久テストでも実際にはまれな非常に大きな温度差でもテストが可能になります。 各テストエリアに最適に設計されたさまざまなサーボ油圧式増圧器により、圧力を非常に正確に制御できます。インパルス圧力テストは、0〜10Hz ...

... アクチュエータが上に配置され、tタイプのステージが下部に配置され、閉じたフレーム構造が形成されます。 フレームには剛性が高く、反発はなく、安定性が良好です。 応用： これは、主に金属および非金属材料の静的および動的機械的特性を検出するために使用されます。張力、圧縮、張力張力、圧縮圧縮、張力圧縮、高サイクル疲労、ローサイクル疲労、亀裂の成長、骨折の靭性、その他のテストなどの機械的検査を実現し、Sine波、三角波、正方形の波などのさまざまな波形出力を実現することができます。 仕様 最大動的力 ±50kn ±100kn ±250kn ±500kn 最大静的力 50kn 100kn 250kn 500kn 負荷範囲 2％-100％fs マシンの精度をテストします 静的適応精度：±0.5％動的負荷精度：±1％ アクチュエータの動的ストローク 150mm 変位測定範囲 0～150mm（±75mm） 変位測定解像度 0.001mm 変形兆候相対誤差 ±0.5％ 正弦波テスト頻度 標準：0.01〜30Hz;オプション：0.01～50Hz; 0.01～100Hz（静圧サポートシリンダー） 垂直テストスペース 1000mm 1000mm 750mm 750mm 列間の有効距離 533mm 533mm 760mm 760mm メインフレームの剛性 3×108 マシンフレームサイズ 990x1000x2555mm 864x1000x3574mm マシンフレーム重量 1200kg 1200kg 油圧フィクスチャの同軸性 5％ 電源 AC ...

... アプリケーション ねじり力を加えることで、圧着接続の品質を確認することができます。 適用分野 自動車分野では、トラックや自動車のエンジンの部品のプレス接続のテストに使用します。 ...

... 冷熱炉でのトルク・回転角試験 応用例 冷熱炉内で試料に自由にプログラムされた荷重をトルクで周期的に負荷します。回転角度と温度を記録します。 応用分野 自動車産業； ウィンドウモーターのゴム要素の粒状混合物の最適化。 ...

... 防衛、航空、航空宇宙、通信、エレクトロニクス、自動車、家電、その他の産業で広く使用されている。この種の装置は、早期の欠陥の発見、実際の作業条件のシミュレーション、構造強度試験に使用されます。正弦波、盗作周波数、掃引周波数、プログラマブル、周波数乗算器、対数、最大加速度、振幅変調時間制御、フル機能コンピュータ制御は簡単です、一定加速度/一定振幅r装置は、テストされており、失敗することなく3ヶ月間航海している。性能は安定し、品質は信頼できる。 精密な設計および製造、小型、時間外健全な仕事; 機械基盤は良質材料から、取付けること容易平ら、アンカーねじを取付ける必要性成っていません成っています; ...

... 防衛、航空、航空宇宙、通信、エレクトロニクス、自動車、家電、その他の産業で広く使用されている。この種の装置は、早期の欠陥の発見、実際の作業条件のシミュレーション、構造強度試験に使用されます。正弦波、盗作周波数、掃引周波数、プログラマブル、周波数乗算器、対数、最大加速度、振幅変調時間制御、フル機能コンピュータ制御は簡単です、一定加速度/一定振幅r装置は、テストされており、失敗することなく3ヶ月間航海している。性能は安定し、品質は信頼できる。 精密な設計および製造、小型、時間外健全な仕事; 機械基盤は良質材料から、取付けること容易平ら、アンカーねじを取付ける必要性成っていません成っています; ...

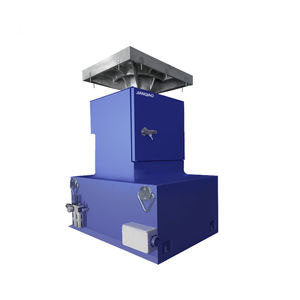

... 振動台は機械環境試験に不可欠であり、非常に重要な役割を果たしています。最新の製品設計、検証、生産に振動環境シミュレーション試験プラットフォームを提供します。実際の振動加振が製品の信頼性に与える影響を正確に再現することができ、地震シミュレーション、航空宇宙、電子、自動車、包装輸送、大学の科学研究などの産業で広く使用されています。産業用ロボットが作業する時の機械環境（高温環境、低温環境、湿熱環境、温度変化環境、振動環境、衝撃環境、輸送環境、粉塵環境、三総合環境などを含む）をシミュレーションすることで、老化理論を強化し、検証と改善を行う。 ...

... FGS-250Wの動きは、ナット一体型の台形スクリュードライブから生み出されます。FGS-250Wのムーブメントは、ナット一体型の台形スクリュードライブから生み出され、最小限の力でスムーズに回転する上部に取り付けられたホイールと組み合わされることで、操作中に繊細で安定した分解能が得られます。 FGS-250Wは、縦位置でも横位置でも使用できる二重機能を備えており、追加装置は必要ありません。本体を仰向けにし、調整ネジで水平にするだけで、水平位置でのテストが可能になります。FGS-250Wのコンパクトな設置面積と軽量フレームは、移動が容易で、無数の場所で使用できます。 オプションのアクセサリには、移動距離を正確に記録するデジタルスケールや、引張試験用のクリアランスを拡張できる引張フレームアダプタキットなどがあります。NIDEC-SHIMPOは、お客様の試験パラメータに必要なセットアップを作成するために、様々なグリップとフィクスチャーを提供しています。FGS-250Wの最大荷重250 ...

... NIDEC-SHIMPOの手動式試験スタンドは、電動式システムのような高額なコストをかけることなく、正確で一貫した結果を得ることができます。当社のターンホイールテストスタンドは、より精密な制御が必要な用途に最適です。 ターンホイールテストスタンドFGS-1000Hは耐荷重1000ポンド（500kg）で、NIDEC-SHIMPOのデジタルフォースゲージまたはメカニカルフォースゲージを追加することで、正確で一貫した試験結果を得ることができます。 ほぼすべてのメーカーのゲージがNIDEC-SHIMPOのテストスタンドと互換性があり、驚くほどの汎用性を誇ります。これらのスタンドは精度、バランス、耐久性を重視して設計されています。そのため、ワイヤー、スプリング、プラスチック、紙紐、チューブ、ガラス、複合材料など、無限の材料の測定に最適です。 汎用性の高いボトムマウント・プレートにより、標準およびカスタムメイドのアタッチメントを使用可能。 調整可能なクリアランス設定により、幅広いサンプルの試験が可能 高精度の歯車運動により、一貫した直線運動が得られ、繰り返し正確な結果が得られます。 モジュール式でコンパクトな設計により、設置面積、重量、コストを削減 頑丈なオールスチール構造により、優れた耐久性と製品寿命の延長を実現 多くのメーカーのフォースゲージと互換性があるため、旧型の試験スタンドからの置き換えが容易。 オプションのデジタル長さ計をスタンドに追加することで、スプリングレート試験などのアプリケーションのたわみ測定試験が可能 ...

... NIDEC-SHIMPOの手動式試験スタンドは、電動式システムのような高いコストをかけることなく、正確で一貫性のある結果を得ることができます。当社の手動レバー式試験スタンドは、迅速な試験用途に最適です。 FGS-100L手動ハンドレバーテストスタンドは、200ポンド（100kg）の耐荷重があり、NIDEC-SHIMPO INSTRUMENTSのデジタルフォースゲージまたはメカニカルフォースゲージを追加することで、正確で一貫した試験結果を得ることができます。 ほぼすべてのメーカーのゲージがNIDEC-SHIMPOのテストスタンドと互換性があり、驚くほどの汎用性があります。これらのスタンドは精度、バランス、耐久性を重視して設計されています。そのため、針金、バネ、プラスチック、紙紐、チューブ、ガラス、複合材料など、無限の材料の測定に最適です。 汎用性の高いボトムマウント・プレートにより、標準およびカスタムメイドのアタッチメントを使用可能。 調整可能なクリアランス設定により、幅広いサンプルの試験が可能 高精度の歯車運動により、一貫した直線運動が得られ、繰り返し正確な結果が得られます。 モジュール式でコンパクトな設計により、設置面積、重量、コストを削減 頑丈なオールスチール構造により、優れた耐久性と製品寿命の延長を実現 多くのメーカーのフォースゲージと互換性があるため、旧型の試験スタンドからの置き換えが容易。 オプションのデジタル長さ計をスタンドに追加することで、スプリングレート試験などのアプリケーションのたわみ測定試験が可能 ...

... Use-Friendly High Frequency Dynamic Vibration Shaker Systemは、教育、研究、実験環境に使用されます。二重磁気回路構造を採用し、自己生成スケルトンアクションサークル、エアボーンサポートとローラーベアリングとリニアガイド、トラニオンアイソレーションは、高度な現代技術と特殊な技術は、X,Y,Zの3軸正弦波振動試験とブロードバンドランダム振動試験で完了することができ、古典的な（ハーフ - 正弦波、台形、歯の波を見た）パルスと衝撃応答スペクトルのテストによって完了すること。これらの製品は、国防、兵器、航空、航空宇宙、通信、電子、電気製品、通信、家電などの分野で広く使用されています。 ...

... いつでも、どこでも、精密モーター試験。 MotomeaのポータブルIDSソリューションで、高速、高精度、無負荷モータ試験の威力を体験してください。究極の利便性を追求したこのコンパクトで特許取得済みのシステムは、外部機械負荷を必要とせずに全負荷性能解析を実現します。 リアルタイムの結果、高度な摩擦・リップルトルク解析、カスタマイズ可能なレポートにより、ポータブルIDSはエンジニアやメーカーが研究開発ラボ、生産ライン、または直接アプリケーションでモーターをテストできるようにします。 信頼性と使いやすさを追求したポータブルIDSは、必要な場所でシームレスなデータ駆動型診断を実現します。 リアルタイムの結果、高度な摩擦トルクとリップルトルクの解析、カスタマイズ可能なレポートにより、ポータブルIDSは、エンジニアとメーカーが研究開発ラボ、生産ライン、または直接アプリケーションなど、どのような環境でもモーターをテストできるようにします。 信頼性と使いやすさを追求したポータブルIDSは、必要な場所でシームレスなデータ駆動型診断を実現します。 広い周波数スペクトル解析：広い周波数範囲にわたって速度およびトルクスペクトルを表示します。 ユーザー制御のモーター電源スイッチング：試験操作の柔軟性を確保します。 カスタマイズ可能なレポート作成：ユーザーの要件に合わせたExcelおよびPDFの試験レポートを生成します。 時間ベースのデータ可視化：トレンド分析のために、すべての性能結果を時間に対して表示します。 アプリケーションベースの試験：モーターを運転環境内でテストし、実際の性能を検証することができます。 安全性の向上：短絡保護設計により、安全で信頼性の高い運転を保証します。 ...

... サーボモーターの試験システム サーボモータは、位置フィードバック（エンコーダのような）を使用して動作と最終位置を制御するクローズドループのサーボ機構です。制御への入力は、出力軸に指令された位置を表す信号（アナログまたはデジタル）です。サーボモーターは、エレベーターやラダー、ロボットの歩行、グリッパーの操作などの制御面を位置決めするために、ラジコン飛行機で使用されています。 利点 - 位置と速度の制御に優れている。 - モータのサイズと重量に比して高出力。 - エンコーダが精度と分解能を決定 - ...

... 電動バイクモータテストベンチダイナモメータ MOTOMEA電動モーターサイクル試験ベンチダイナモメータは、電動モーターサイクル用モーター及びモーターコントローラの耐久性試験、日常性能試験、路面状態シミュレーション試験用に設計されています。テストベンチは主に日常性能試験、耐久試験、負荷試験、その他モーターやモーターコントローラーの性能試験、研究開発プロセスなどのカスタマイズされた開発試験に使用されます。 MOTOMEA電動モーターサイクルダイナモメータは、電動モーターサイクル用の電動モーターの性能をテストするために使用することができます。ハードウェアのテストサポートを提供し、設計の改善や製品性能の検証を支援します。 電動モーターサイクル試験機能 選択された機能： MEA回生ダイナモメーターシステム（MEA ...

... フレキシブルパイプ、硬質パイプ、継手のテストベンチ。 静水圧試験、破裂試験ご要望に応じて、お客様のご要望に応じたサイクルにも対応。 標準開口幅160 cm x 90 cm、高さ80 cm 3～4000 barの様々な圧力範囲にカスタマイズ可能 片側8接続までのブロックによるマルチ試験オプション 標準水試験 レシピ管理 1200barまでのガス試験オプション 幅200 cmのXL試験チャンバーオプション カスタマイズされた試験証明書の自動印刷 最大毎分120リットルの充填 10ミクロンのフラッシングオプション 130リットルステンレス製タンク 自動チューブ・エンプティ 認証センサーによる校正制御オプション 精度を高める中圧センサー・オプション 15インチタッチスクリーン付きカメラオプションで、ベンチ内の試験状況を確認可能 ...

... マルチカップリングシステム®は、お客様のニーズに合わせて、ホース試験設備の企画・開発を行います。 DN50 1000barまでのシームレスホースの製造工程におけるテスト用特殊バイスの最初のメーカーであり、4000barまでのシーム試験用ベンチ、バースト試験用ベンチ、航空産業向けマイクロリーク検出用ディップ式ベンチ、インパルス試験用ベンチを企画・製造している。 ...

... 顧客の仕様に従った努力テストベンチ。 ...

... DriveTwistモデルは、すべての静的トルク測定用の自動トルクテストベンチです。 高精度、再現性の高い試験、ねじりアプリケーション向けの幅広い汎用性を提供します。 この製品は、使用中のねじれ荷重を受ける部品のねじり特性を決定するために特別に設計されています。 その電動コマンドのおかげで、テストプロトコルの速度を設定し、オペレーターの影響を受けずにねじりテストを実行します。 DriveTwistは、ばねねじり試験、材料試験、コンポーネント試験、回転用ロータリーアクチュエータ、ねじり剛性など、幅広い用途に適しています。 ...
