周波数信号処理モジュール

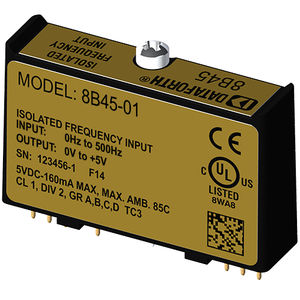

... 8Bモジュールは、実世界のプロセス信号を監視し、データ収集システムに高レベルの信号を提供するための最適なソリューションです。各8B45モジュールは、周波数入力信号を分離して調整し、アナログ電圧出力を提供します。 周波数入力信号は、TTLレベルまたは±100mV振幅のゼロクロスのいずれかになります。各信号タイプの入力回路にはヒステリシスが内蔵されており、スプリアスノイズによるモジュール出力の破損を防ぎます。TTL信号は+端子と-端子に印加され、ゼロクロス信号は+EXC端子と-端子に印加されます。以下のブロック図を参照してください。 マグネティック・ピックアップまたはコンタクト・クロージャー・タイプのセンサーで使用するために、5Vの励磁が可能です。この励磁は-EXC端子で利用でき、-端子でリターンします。 8B45モジュールの特別な入力回路は、240VACまでの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 絶縁は、コモンモードのスパイクやサージの伝達を抑制する光結合によって提供されます。モジュールの電源は+5VDC、±5%です。 モジュールは、クラスI、ディビジョン2の危険な場所に設置できるように設計されており、環境ノイズに対して高レベルの耐性を備えています。 ...

... 8Bモジュールは、実世界のプロセス信号を監視し、データ収集システムに高レベルの信号を提供するための最適なソリューションです。各8B45モジュールは、周波数入力信号を分離して調整し、アナログ電圧出力を提供します。 周波数入力信号は、TTLレベルまたは±100mV振幅のゼロクロスのいずれかになります。各信号タイプの入力回路にはヒステリシスが内蔵されており、スプリアスノイズによるモジュール出力の破損を防ぎます。TTL信号は+端子と-端子に印加され、ゼロクロス信号は+EXC端子と-端子に印加されます。以下のブロック図を参照してください。 マグネティック・ピックアップまたはコンタクト・クロージャー・タイプのセンサーで使用するために、5Vの励磁が可能です。この励磁は-EXC端子で利用でき、-端子でリターンします。 8B45モジュールの特別な入力回路は、240VACまでの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 絶縁は、コモンモードのスパイクやサージの伝達を抑制する光結合によって提供されます。モジュールの電源は+5VDC、±5%です。 モジュールは、クラスI、ディビジョン2の危険な場所に設置できるように設計されており、環境ノイズに対して高レベルの耐性を備えています。 ...

... MAQ20周波数入力モジュールは、1MHzまでの周波数を測定するための8つの入力チャンネルを提供します。すべてのチャンネルは、最も要求の厳しいアプリケーションに適合するように、レンジとアラームを個別に設定可能です。4つの制御可能な出力は、センサーの励磁または5Vロジック互換出力として使用できます。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェールセーフアプリケーションを保証するために不可欠なモニタリングと警告機能を提供します。フィールドI/O接続は、配線シールドの終端用に指定された位置のプラグ可能な端子台を介して行われます。 入力とバスの絶縁は1500Vrmsで、各チャンネルは連続240Vrmsまで保護されています。 モジュール内のチャンネルは、スキャン用に選択的に有効にすることができます。デフォルトではすべてのチャンネルが有効になっていますが、使用されていないチャンネルを無効にして、有効なチャンネルのシステム・サンプリング・レートを上げることができます。 ...

... 各DSCA45周波数入力モジュールは、絶縁され標準アナログ電圧または電流出力に変換される1チャンネルの周波数入力を提供します。 周波数入力信号は、TTLレベルまたはゼロクロス信号にすることができます。フィールド側端子台の端子7（-IN）は、入力信号の「コモン」またはグランド接続です。TTL信号は端子6（＋IN）から端子7（-IN）に接続され、ゼロクロス信号は端子5（＋EXC）から端子7（-IN）に接続される。各信号の入力回路にはヒステリシスが内蔵されている。スレッショルド・コンパレータをトリガするためには、入力信号がヒステリシス領域を完全に横切る必要がある。 5.1Vの励磁は、磁気ピックアップまたは接点閉鎖タイプのセンサーに使用できます。この励磁は端子8（-EXC）で利用可能で、端子7（-IN）でリターンします。 モジュール出力は電圧または電流です。電流出力モデルの場合、専用のループ供給が端子3（+OUT）で提供され、ループリターンは端子4（-OUT）にあります。システム側の負荷は、フローティングまたは接地のいずれかです。 ...

... 各DSCA45周波数入力モジュールは、絶縁され標準アナログ電圧または電流出力に変換される1チャンネルの周波数入力を提供します。 周波数入力信号は、TTLレベルまたはゼロクロス信号にすることができます。フィールド側端子台の端子7（-IN）は、入力信号の「コモン」またはグランド接続です。TTL信号は端子6（＋IN）から端子7（-IN）に接続され、ゼロクロス信号は端子5（＋EXC）から端子7（-IN）に接続される。各信号の入力回路にはヒステリシスが内蔵されている。スレッショルド・コンパレータをトリガするためには、入力信号がヒステリシス領域を完全に横切る必要がある。 5.1Vの励磁は、磁気ピックアップまたは接点閉鎖タイプのセンサーに使用できます。この励磁は端子8（-EXC）で利用可能で、端子7（-IN）でリターンします。 モジュール出力は電圧または電流です。電流出力モデルの場合、専用のループ供給が端子3（+OUT）で提供され、ループリターンは端子4（-OUT）にあります。システム側の負荷は、フローティングまたは接地のいずれかです。 ...

... SCM9B-1000/2000センサ・コンピュータモジュールは、標準シリアルI/Oポートを持つパーソナルコンピュータやその他のプロセッサベースの機器をベースとしたデータ収集システム用に設計された完全なソリューションのファミリーです。このモジュールは、アナログ入力信号を工学単位に変換し、標準RS-485またはRS-232Cポートを持つ任意のホストにASCII形式で送信します。これらのモジュールは、温度、圧力、電圧、電流、およびさまざまな種類のデジタル信号を測定できます。モジュールは多種多様なセンサーに直接接続でき、すべての信号調整、スケーリング、線形化、工学単位への変換を実行します。各モジュールはまた、ソリッドステートリレーまたはTTL信号を介してデバイスを制御するためのデジタルI/Oラインを提供します。これらのデジタルI/Oラインは、内蔵リミット設定機能とともに、アラームおよび制御出力を提供します。 モジュールには、設定するポットやスイッチはありません。アドレス、データ・レート、パリティ、アラーム、エコーなどの機能は、モジュールにアクセスすることなく、通信ポート上の簡単なコマンドを使用して選択可能です。選択内容は不揮発性EEPROMに保存され、電源を切ってもデータは保持されます。 ...

... SCM9B-1000/2000センサ・コンピュータモジュールは、標準シリアルI/Oポートを持つパーソナルコンピュータやその他のプロセッサベースの機器をベースとしたデータ収集システム用に設計された完全なソリューションのファミリーです。このモジュールは、アナログ入力信号を工学単位に変換し、標準RS-485またはRS-232Cポートを持つ任意のホストにASCII形式で送信します。これらのモジュールは、温度、圧力、電圧、電流、およびさまざまな種類のデジタル信号を測定できます。モジュールは多種多様なセンサーに直接接続でき、すべての信号調整、スケーリング、線形化、工学単位への変換を実行します。各モジュールはまた、ソリッドステートリレーまたはTTL信号を介してデバイスを制御するためのデジタルI/Oラインを提供します。これらのデジタルI/Oラインは、内蔵リミット設定機能とともに、アラームおよび制御出力を提供します。 モジュールには、設定するポットやスイッチはありません。アドレス、データ・レート、パリティ、アラーム、エコーなどの機能は、モジュールにアクセスすることなく、通信ポート上の簡単なコマンドを使用して選択可能です。選択内容は不揮発性EEPROMに保存され、電源を切ってもデータは保持されます。 ...

... SCM9B-1000/2000センサ・コンピュータモジュールは、標準シリアルI/Oポートを持つパーソナルコンピュータやその他のプロセッサベースの機器をベースとしたデータ収集システム用に設計された完全なソリューションのファミリーです。このモジュールは、アナログ入力信号を工学単位に変換し、標準RS-485またはRS-232Cポートを持つホストにASCII形式で送信します。これらのモジュールは、温度、圧力、電圧、電流、およびさまざまな種類のデジタル信号を測定できます。モジュールは多種多様なセンサーに直接接続でき、すべての信号調整、スケーリング、線形化、工学単位への変換を実行します。各モジュールはまた、ソリッドステートリレーまたはTTL信号を介してデバイスを制御するためのデジタルI/Oラインを提供します。これらのデジタルI/Oラインは、内蔵リミット設定機能とともに、アラームおよび制御出力を提供します。 モジュールには、設定するポットやスイッチはありません。アドレス、データ・レート、パリティ、アラーム、エコーなどの機能は、モジュールにアクセスすることなく、通信ポート上の簡単なコマンドを使用して選択可能です。選択内容は不揮発性EEPROMに保存され、電源を切ってもデータは保持されます。 ...

... SCM9B-1000/2000センサ・コンピュータモジュールは、標準シリアルI/Oポートを持つパーソナルコンピュータやその他のプロセッサベースの機器をベースとしたデータ収集システム用に設計された完全なソリューションのファミリーです。このモジュールは、アナログ入力信号を工学単位に変換し、標準RS-485またはRS-232Cポートを持つ任意のホストにASCII形式で送信します。これらのモジュールは、温度、圧力、電圧、電流、およびさまざまな種類のデジタル信号を測定できます。モジュールは多種多様なセンサーに直接接続でき、すべての信号調整、スケーリング、線形化、工学単位への変換を実行します。各モジュールはまた、ソリッドステートリレーまたはTTL信号を介してデバイスを制御するためのデジタルI/Oラインを提供します。これらのデジタルI/Oラインは、内蔵リミット設定機能とともに、アラームおよび制御出力を提供します。 モジュールには、設定するポットやスイッチはありません。アドレス、データ・レート、パリティ、アラーム、エコーなどの機能は、モジュールにアクセスすることなく、通信ポート上の簡単なコマンドを使用して選択可能です。選択内容は不揮発性EEPROMに保存され、電源を切ってもデータは保持されます。 ...

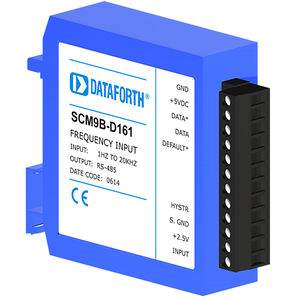

... SCM9B-D100センサ・コンピュータモジュールは、アナログ入力信号をデジタルデータに変換し、RS-485経由でコンピュータやその他のプロセッサベースの機器であるコントローラに送信するデータ収集モジュールです。モジュールは、温度、圧力、電圧、電流、デジタル入力、デジタル出力信号を測定できます。モジュールは様々なセンサーに直接接続でき、全ての信号調整、スケーリング、線形化、線形化されたASCIIデータ値またはModbus RTUデータ値への変換を行います。 アドレス、データ・レート、パリティ、エコーなどの機能は、RS-485ポートを介した簡単なコマンドで選択可能です。選択は不揮発性EEPROMに保存され、電源を切ってもデータは保持されます。 データはチャンネルごとに取得されるので、必要なチャンネル数だけ購入できます。モジュールはアプリケーションに合わせて組み合わせが可能です。モジュールは、ホストから離れた場所に設置することができます。リピータ付きRS-485を使用すれば、ツイストペアのワイヤに最大247個のモジュールを接続できます。 すべてのモジュールにはネジ端子プラグコネクタが付属しています。このコネクタにより、フィールド配線を妨げることなく、システムの拡張、再構成、修理が可能になります。 ...
