... 外径一定のローレックスダイスとスプラインローリングダイスは、CNCマシンでスプラインを冷間成形するために開発されました。 インクリメンタル転造ダイスと比較したローレックスダイスの利点は、冷間成形のステップ数が無制限であることです。インクリメンタル圧延ダイスやラックによるスプラインは、1回転（またはストローク）内で成形しなければなりませんが、ローレックスダイスは、機械のNC軸によってのみ制御され、制限されるフレキシブルな供給工程を可能にします。これにより、高モジュールの成形、中空形状の部品へのスプライン成形、新たな品質レベルへの到達など、新たな可能性が生まれます。 さらに、ローレックスダイは反転加工にも使用できます。品質を最適化するため、または組立面取りのような特殊な要素を形成するために、両方の歯面を較正するために、回転方向を1回または複数回変更する工程を含みます。 ローレックス金型の概要 再研磨工程が多いため、ワーク1個あたりの工具費が低い。 ブロック歯や組立面取りなどの特殊形状の挿入が可能。 無限の転造長による柔軟性 短時間での交換を可能にする高速クランプシステム ...

... 様々なねじ、プロファイル、スプラインを転造するための Profiroll 丸ダイスは、インフィードおよびスルーフィード工程で使用されます： ダイスプロファイル ねじ転造ダイス(メートル、ANSI、ボールねじ、Whitworthなど) スプライン転造ダイス セレーション転造ダイス ウォーム、油溝、ローレット、ドリルなどの特殊形状ダイス 仕上げバニシング圧延および高密度化圧延用ダイス オプションSRS-スプール参照システム（トレース参照システム） Profiroll SRS は、快適な取付け補助装置です。SRS ...

... 特にラック金型製造のために、Profiroll の経験に基づき、強力な研削盤パートナーとの協力のもと最新鋭の研削盤ラインが開発されました。これらのCNC制御研削盤は、当社のラックダイ研削部門の最も重要な部分です。その結果、最小の公差で生産性の高いラックダイが製造されます。 特徴 フィードイン金型形状 フラットラックダイ (フィードインジオメトリーなし) 先端面取り付き サーキュラーダイマシンとは異なり、標準的なラックダイプロセスは、ラック形状に組み込まれたフィードに基づいています。送り動作を行う機械部品はありません。ラックの動きだけで、プロファイルが材料に移動し、スプラインを冷間成形します。ワークのスプラインの詳細をお預かりした後、必要なラックダイの長さを計算します。 プロフィロールは、最大長さ ...

... 平ねじ転造ダイスの原理は、ねじの冷間成形の最も古い工程である。この工程では、プッシャーブレードを使用して、両平ダイス間の冷間成形エリアに被加工材を挿入します。その後、1回の作業ストロークでねじが形成されます。 円形ダイスの他に、プロフィロールは平ねじ転造ダイスの製造も行っています。70年にわたる研削技術の経験が、最高の結果をお約束します。 当社のプロファイル研削盤で、生産性の高いファスナー産業用のあらゆる種類の平ダイスを製造します。特殊なプロファイルの適応や両面使用により、ダイスを何度も使用する可能性を提供します。 これらの金型も有効です：金型に最適なコーティングと熱処理ソリューションを見つけるには、プロセスとアプリケーションを評価する必要があります。 ...

... 概要

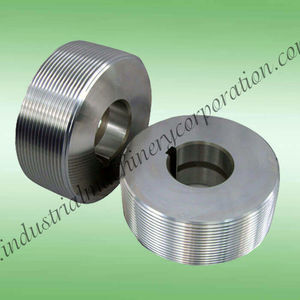

当社はねじ転造機で使用する円形のねじ転造ダイスを製造しています。顧客仕様に合わせて製作され、さまざまな機械機種やねじ規格に適合し、国際的な品質基準に基づいて生産されます。

用途
これらの転造ダイスは、ねじ転造機で冷間成形により外径ねじを形成するために使用されます。2個または3個の組合せのセットで供給され、特定の機械タイプ、軸径、ねじプロファイルに合わせて設計されています。

材料とセット構成

• セットサイズ：2個セットおよび3個セット
• 材料：工具鋼
