歪利用張力計信号処理モジュール

... 8Bモジュールは、実際のプロセス信号をモニタし、データ収集システムにハイレベル信号を供給するための最適なソリューションです。各8B38モジュールは、フルブリッジひずみゲージ入力信号を分離、フィルタリング、増幅し、アナログ電圧出力を提供します。 8B38は、公称抵抗値100Ω～2kΩのトランスデューサにインターフェースできます。ブリッジ励起は、モジュールから安定した10.00Vまたは3.33Vソースで供給されます。フルスケール感度は2mV/Vと3mV/Vが標準です。 信号のフィルタリングは、フィルタのカットオフ周波数以上のノーマル・モード・リジェクションを10年当たり100dB提供する、時間および周波数応答に最適化された5極フィルタで実現される。このフィルターの1極はアンチエイリアシングのためにアイソレーション・バリアのフィールド側にあり、残りの4極はシステム側にある。 8B38モジュールの特別な入力回路は、最大240VACの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 絶縁は、コモンモードのスパイクやサージの伝達を抑制するためのトランスカップリングによって提供されます。モジュールの電源は+5VDC、±5%です。 モジュールは、クラスI、ディビジョン2の危険な場所に設置するように設計されており、環境ノイズに対して高レベルの耐性を持っています。 ...

... 8Bモジュールは、実際のプロセス信号をモニタし、データ収集システムにハイレベル信号を供給するための最適なソリューションです。各8B38モジュールは、フルブリッジひずみゲージ入力信号を分離、フィルタリング、増幅し、アナログ電圧出力を提供します。 8B38は、公称抵抗値100Ω～2kΩの変換器とのインタフェースが可能です。ブリッジ励起は、モジュールから安定した10.00Vまたは3.33Vソースで提供されます。フルスケール感度は2mV/Vと3mV/Vが標準です。 信号のフィルタリングは、フィルタのカットオフ周波数以上のノーマル・モード・リジェクションを10年当たり100dB提供する、時間および周波数応答に最適化された5極フィルタで達成される。このフィルターの1極はアンチエイリアシングのためにアイソレーション・バリアのフィールド側にあり、残りの4極はシステム側にある。 8B38モジュールの特別な入力回路は、最大240VACの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 絶縁は、コモンモードのスパイクやサージの伝達を抑制するためのトランスカップリングによって提供されます。モジュールの電源は+5VDC、±5%です。 モジュールは、クラスI、ディビジョン2の危険な場所に設置するように設計されており、環境ノイズに対して高レベルの耐性を持っています。 ...

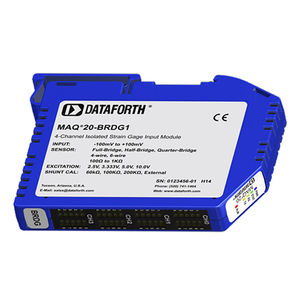

... MAQ20ストレインゲージ入力モジュールは4入力チャンネルを提供し、4線または6線接続を使用してフル、ハーフ、および1/4ブリッジセンサにインターフェースできます。すべてのチャンネルは、最も要求の厳しいアプリケーションに適合するように、レンジ、アラーム、平均化について個別に設定可能です。さらに、サンプリング・レート、分解能、帯域幅、励磁電圧、シャント・キャリブレーションは、ユーザーが設定可能なパラメーターです。入力信号は同時にサンプリングされ、バーストモードを使用して高速イベントをキャプチャできます。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェールセーフアプリケーションを保証するために不可欠なモニタリングと警告機能を提供します。各チャンネルのハードウェア・ローパス・フィルタリングにより、不要な周波数を除去します。フィールドI/O接続は、配線シールドの終端用に指定された位置のスプリングケージ端子台を介して行われます。 入力-バス間は1500Vrmsの堅牢な絶縁で、各チャンネルは不注意による配線ミスに備えて連続30Vrmsの過負荷まで保護されています。過負荷チャンネルはモジュール内の他のチャンネルに悪影響を及ぼさず、データの完全性を保ちます。 ...

... SCM9B-1000/2000センサ・コンピュータモジュールは、標準シリアルI/Oポートを持つパーソナルコンピュータやその他のプロセッサベースの機器をベースとしたデータ収集システム用に設計された完全なソリューションのファミリーです。このモジュールは、アナログ入力信号を工学単位に変換し、標準RS-485またはRS-232Cポートを持つホストにASCII形式で送信します。これらのモジュールは、温度、圧力、電圧、電流、およびさまざまな種類のデジタル信号を測定できます。モジュールは多種多様なセンサーに直接接続でき、すべての信号調整、スケーリング、線形化、工学単位への変換を実行します。各モジュールはまた、ソリッドステートリレーまたはTTL信号を介してデバイスを制御するためのデジタルI/Oラインを提供します。これらのデジタルI/Oラインは、内蔵リミット設定機能とともに、アラームおよび制御出力を提供します。 モジュールには、設定するポットやスイッチはありません。アドレス、データ・レート、パリティ、アラーム、エコーなどの機能は、モジュールにアクセスすることなく、通信ポート上の簡単なコマンドを使用して選択可能です。選択内容は不揮発性EEPROMに保存され、電源を切ってもデータは保持されます。 2000シリーズは、1000シリーズのセンサーインターフェースの拡張バージョンです。2000シリーズでは、出力データを任意の工学単位でスケーリングできます。2000シリーズでは、非線形伝達関数をプログラムすることもできます。この機能は、非標準センサーを線形化したり、入力の非線形関数である工学単位で出力を提供するために使用できます。 ...

... SCM9B-1000/2000センサ・コンピュータモジュールは、標準シリアルI/Oポートを持つパーソナルコンピュータやその他のプロセッサベースの機器をベースとしたデータ収集システム用に設計された完全なソリューションのファミリーです。このモジュールは、アナログ入力信号を工学単位に変換し、標準RS-485またはRS-232Cポートを持つホストにASCII形式で送信します。これらのモジュールは、温度、圧力、電圧、電流、およびさまざまな種類のデジタル信号を測定できます。モジュールは多種多様なセンサーに直接接続でき、すべての信号調整、スケーリング、線形化、工学単位への変換を実行します。各モジュールはまた、ソリッドステートリレーまたはTTL信号を介してデバイスを制御するためのデジタルI/Oラインを提供します。これらのデジタルI/Oラインは、内蔵リミット設定機能とともに、アラームおよび制御出力を提供します。 モジュールには、設定するポットやスイッチはありません。アドレス、データ・レート、パリティ、アラーム、エコーなどの機能は、モジュールにアクセスすることなく、通信ポート経由で簡単なコマンドを使用して選択可能です。選択内容は不揮発性EEPROMに保存され、電源を切ってもデータは保持されます。 2000シリーズは、1000シリーズのセンサーインターフェースの拡張バージョンです。2000シリーズでは、出力データを任意の工学単位でスケーリングできます。2000シリーズでは、非線形伝達関数をプログラムすることもできます。この機能は、非標準センサーを線形化したり、入力の非線形関数である工学単位で出力を提供するために使用できます。 ...

... SCM9B-1000/2000センサ・コンピュータモジュールは、標準シリアルI/Oポートを持つパーソナルコンピュータやその他のプロセッサベースの機器をベースとしたデータ収集システム用に設計された完全なソリューションのファミリーです。このモジュールは、アナログ入力信号を工学単位に変換し、標準RS-485またはRS-232Cポートを持つ任意のホストにASCII形式で送信します。これらのモジュールは、温度、圧力、電圧、電流、およびさまざまな種類のデジタル信号を測定できます。モジュールは多種多様なセンサーに直接接続でき、すべての信号調整、スケーリング、線形化、工学単位への変換を実行します。各モジュールはまた、ソリッドステートリレーまたはTTL信号を介してデバイスを制御するためのデジタルI/Oラインを提供します。これらのデジタルI/Oラインは、内蔵リミット設定機能とともに、アラームおよび制御出力を提供します。 モジュールには、設定するポットやスイッチはありません。アドレス、データ・レート、パリティ、アラーム、エコーなどの機能は、モジュールにアクセスすることなく、通信ポート上の簡単なコマンドを使用して選択可能です。選択内容は不揮発性EEPROMに保存され、電源を切ってもデータは保持されます。 2000シリーズは、1000シリーズのセンサーインターフェースの拡張バージョンです。2000シリーズでは、出力データを任意の工学単位でスケーリングできます。2000シリーズでは、非線形伝達関数をプログラムすることもできます。この機能は、非標準センサーを線形化したり、入力の非線形関数である工学単位で出力を提供するために使用できます。 ...

... SCM9B-1000/2000センサ・コンピュータモジュールは、標準シリアルI/Oポートを持つパーソナルコンピュータやその他のプロセッサベースの機器をベースとしたデータ収集システム用に設計された完全なソリューションのファミリーです。このモジュールは、アナログ入力信号を工学単位に変換し、標準RS-485またはRS-232Cポートを持つ任意のホストにASCII形式で送信します。これらのモジュールは、温度、圧力、電圧、電流、およびさまざまな種類のデジタル信号を測定できます。モジュールは多種多様なセンサーに直接接続でき、すべての信号調整、スケーリング、線形化、工学単位への変換を実行します。各モジュールはまた、ソリッドステートリレーまたはTTL信号を介してデバイスを制御するためのデジタルI/Oラインを提供します。これらのデジタルI/Oラインは、内蔵リミット設定機能とともに、アラームおよび制御出力を提供します。 モジュールには、設定するポットやスイッチはありません。アドレス、データ・レート、パリティ、アラーム、エコーなどの機能は、モジュールにアクセスすることなく、通信ポート上の簡単なコマンドを使用して選択可能です。選択内容は不揮発性EEPROMに保存され、電源を切ってもデータは保持されます。 ...

... 製品概要
SBU-01はSensor Technology製トルクトランスデューサーの全機能に集中アクセスを提供する信号ブレイクアウトユニットです。トルクおよび回転数のアナログ出力（またはユーザー定義出力）、RS232、USB、およびオプションのCANbusインターフェースを備えています。トランスデューサーのゼロ調整が可能で、動作ステータスを表示し迅速な診断を支援します。

利点

• トランスデューサー側にスイッチや配線を追加する必要がない
• ACC-03および/またはACC-04インターフェースケーブルで接続
• 操作部と出力を一つのアクセスしやすい筐体に集約
• 試験、立ち上げ、トラブルシューティングを容易にする

• トルクおよび回転数のアナログ出力、またはユーザー定義出力
• トランスデューサーのゼロ（ター）調整機能
• ピークホールド有効化機能
• センサ／トランスデューサーの状態を示す表示
• RPM
