鉱物応用熱交換器

作動圧力: 25 bar
温度: -100 °C - 450 °C

... フランスの溶接式熱交換器の専門メーカーであるNexson Groupは、過酷な産業環境向けに設計されたコンパクトで完全溶接式のソリューション「GREENSPIRAL™」スパイラルプレート式熱交換器を設計・製造しています。単一流路のセルフクリーニング設計を採用しているため、この熱交換器は、汚れがひどく、負荷が高く、または粘度の高い流体を処理する際、管式モデルに比べて3倍の効率を発揮します。-100°Cから500°Cの温度範囲で動作し、高性能モデルでは最大100バールの圧力に対応するGREENSPIRAL™は、製油、石油化学、重工業分野における廃熱回収および脱炭素化のベンチマークとなる技術です。
...

作動圧力: 25 bar
温度: -100 °C - 450 °C

... Nexson GREENSPIRAL™ Type 2 熱交換器は、不活性ガスの有無にかかわらず蒸気の凝縮が必要な二相流の用途、大流量の蒸発、および近真空プロセスなど低圧力損失が不可欠な場合に最適です。

GREENSPIRAL™ タイプ2熱交換器の独自の設計特性により、2つの気体間、あるいは液気システム内での凝縮および沸騰の両方の用途に適しています。凝縮器モードでは、蒸気が完全に開放された流路を横方向に流れ、圧力損失を無視できるレベルに抑える一方、冷却媒体は閉じたスパイラル流路内を循環します。この構成は、高蒸気負荷の処理に特に効率的であり、不活性ガスおよびまたは凝縮液の過冷却を可能にします。

蒸発器またはリボイラーモードでは、プロセス流体は、ファウリングしやすい流体にも最適な、調整された完全開放チャネル内を循環します。動作モードにかかわらず、GREENSPIRAL™ ...

作動圧力: 25 bar
温度: -100 °C - 450 °C

... Nexson GREENSPIRAL™タイプ3熱交換器の構造は、2枚または4枚の同心円状のプレートをロール状に巻き、その上にスペーサーピンを溶接して、間隔をあけた単一流路を形成しています。 GREENSPIRAL™ Type 3熱交換器は、一般的にスチームを使用して、ファウリングしやすい粘性のあるタフな流体を加熱するために使用されます。スチームは、ユニットの全幅に渡って、完全に開放された流路をクロスフロー方式で循環します。不活性ガスが存在する場合は、不活性ガスを容易に除去できるように設計されています。強靭な媒体は、自己洗浄効果によりファウリングを軽減する閉じたスパイラル流路を循環します。 ...

作動圧力: 130 bar
温度: -200 °C - 400 °C

... GREENBOX™ Type Wは、当社の "S "シリーズを補完する熱交換器で、あらゆる用途向けに設計された完全溶接型のコンパクトな熱交換器です。 GREENBOX™ Wは、正方形の波板を溶接したもので、熱交換器の心臓部を形成し、円形のシェルフレームで囲まれています。プレート間にはガスケットを使用せず、強固な溶接により漏れを防ぎ、高温蒸気や腐食性の強い流体にも対応します。 ...

作動圧力: 120 bar
温度: -196 °C - 500 °C

... Nexson GREEN P&S Type Oは、高効率、コンパクト、メンテナンスのための完全なアクセス性を提供する開閉式プレートシェル熱交換器です。フランジとボルトで固定されたシェルは、点検や機械的洗浄のために完全に溶接されたプレートパックを簡単に引き抜くことができ、ダウンタイムを最小限に抑えます。 高温、高圧、腐食性環境用に設計され、乱流を発生させる波形の円形プレートを採用し、設置面積を小さくして熱伝達を強化します。流路と波形の角度は、熱性能と圧力損失の最適なバランスのためにカスタマイズ可能です。 ...

作動圧力: 150 bar
温度: -196 °C - 500 °C

... Nexson GREEN P&S™ Type Wは、高い熱効率、コンパクト性、過酷な条件への耐性を兼ね備えた完全溶接プレートシェル式熱交換器です。円形コルゲートプレートは優れた熱伝達のために激しい乱流を発生させ、頑丈な円筒形シェルは高温高圧下での耐久性を保証します。 ガスケットを使用せず、プレートパックとシェルの独立した膨張を可能にする設計により、長期的な信頼性を提供します。カスタマイズ可能な流路とコルゲーション角度は、各プロセスに合わせた最適なパフォーマンスを提供します。 ...

温度: -20 °C - 200 °C

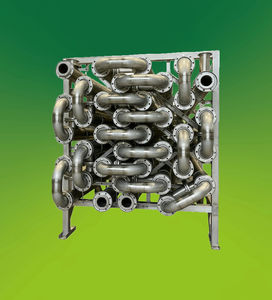

... Nexsonのチューブ・イン・チューブ式熱交換器は、汚泥処理、殺菌、アスファルト、石油・ガスなどの過酷なプロセス向けに設計された、堅牢で完全にカスタマイズ可能な熱ソリューションです。この技術は、単純かつ効果的な原理に基づいています。すなわち、一方の流体が内管内を循環し、もう一方の流体が外管の環状空間を循環する仕組みです。


この同心円状の構造により、高粘度や汚染された流体であっても、効率的かつ制御された持続可能な熱交換が可能となります。
...

作動圧力: 300 bar
温度: -250 °C - 650 °C

... GREENTUBE™コイル巻熱交換器は、単一のシェル内で複数の流体間の同時熱交換を可能にする独自の能力を備えている点が特徴です。最も過酷な環境向けに設計されており、シェル側では最大300バール、チューブ側では最大1400バールの圧力下で動作し、-250°Cから650°Cまでの温度範囲に対応します。従来の技術とは異なり、このコイル状チューブバンドルは比類のない機械的柔軟性を備えており、急激または極端な熱サイクル下でも疲労を生じることなく、熱膨張の差を吸収します。
...

作動圧力: 63 bar
温度: -40 °C - 150 °C

... thermolineECOシリーズは、標準化されたモジュール式システムにより、コンパクトな設計、優れたコストパフォーマンス、そして短納期を実現しています。一方、thermolineVARIOは設計の柔軟性が高く、建物やプロセス流体における厳しい安全性および冷却要件に合わせてカスタマイズできる点が特徴です。より過酷な環境下では、thermolinePLUSシリーズがレーザー溶接された機器を提供しており、自然冷媒を使用した高圧・低温用途に最適です。最後に、thermolinePUREシリーズは、同ブランドの技術的専門知識を活かし、特に飲料の殺菌処理において、食品業界の最も厳しい衛生・安全基準を満たしています。
...
