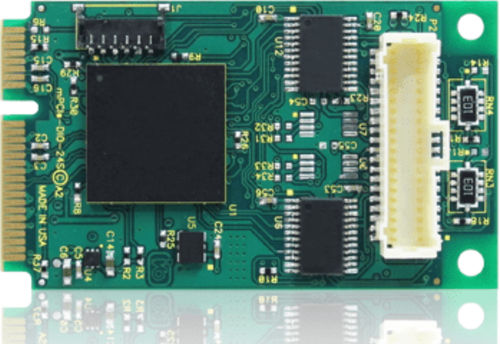

Placa de E/S digital mPCIe-DIO-24A

TTLMini PCI ExpressFPGA

-Com Características de Integração Digital! -Saídas com pulso/comboio / PWM / frequência / e geração de Quadratura, Entradas com filtragem digital e medição flexível da duração do pulso, frequência, e contagem de eventos, geração de IRQ e muito mais. -Mini-carta PCI Express (mPCIe) Tipo F1, com conectores de E/S de travamento -24 linhas DIO LVTTL de alta corrente (24ma fonte/fundo) -Detecção de mudança de estado (COS) Geração de IRQ -resistências de tracção de 10k ohm -Portas de quatro e oito bit independentes, software seleccionável para utilização como entradas ou saídas -Todos os sinais trazidos para o painel opcional - conector D-Sub macho de 37 pinos -Norma RoHS -Disponível agora na forma M.2! -Concebido, feito, apoiado e fabricado nos EUA OPÇÕES DE FÁBRICA -Temperatura de funcionamento industrial (-40°C a +85°C) -Sinalização TTL com VCCIO fornecida pelo utilizador (5V) A mPCIe-DIO-24A é uma Mini Card do tipo F1 PCI Express (mPCIe) e um conjunto de cabos opcional (conector D-Sub 37-pinos macho) concebido para ser facilmente montado em painel em qualquer ambiente de aplicação. Utiliza o barramento PCI Express de alta velocidade para transferir dados digitais de e para a placa. A E/S digital é compatível com 8255 chips PPI, facilitando a sua programação. Isto também permite uma migração simples e sem problemas de outras placas de E/S digitais ACCES PCI e PCI Express, mas também proporciona características avançadas possibilitadas pela lógica FPGA a bordo.
