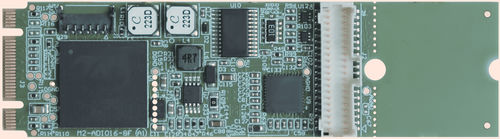

Placa de E/S analógica M.2-ADIO16-8F

PCI Expressdiferenciaisde 8 canais

-M.2 2260/2280 Cartão de tamanho "B/M" com conectores de E/S de travamento -16-Bit 1MSPS Sistema Completo de Aquisição de Dados -Taxas de Amostragem Sustentadas Até 1MHz -Alta Impedância, 8-Canais de Entrada: 1 MΩ -Intervalos de tensão de entrada diferencial de ±0.64V a ±24.576V -Flexível, Funcionalidade configurada por software -8 Pseudo-diferenciais (Single-Ended) ou 4 Entradas Diferenciais -Transferências rápidas de DMA a partir de 4 kSample FIFO -Quatro saídas analógicas de 16-Bit -Faixas de saída programáveis de forma independente: -0V a 5V, 0V a 10V, ±2.5V, ±5V, ±10V -Saídas Conduzidas ±10Ma Garantidas -o modelo "FDS" permite o streaming em forma de onda DMA+FIFO (8 kSamples) em até quatro DACs -16 linhas digitais com funções alternativas incluindo ADC e DAC Trigger -Norma RoHS -Funciona nas ranhuras NVME dos seus computadores! -Disponível em formato PCI Express Mini (mPCIe)! -Concebido, feito, apoiado e fabricado nos EUA OPÇÕES DE FÁBRICA -4-20mA ou 10-50mA intervalos de entrada ADC -Funcionamento a temperatura prolongada (-40°C a +85°C) O M.2-ADIO16-8F é uma solução ideal para adicionar capacidades de E/S analógicas de alta velocidade a qualquer computador com um slot M.2. A placa M.2-ADIO16-8F é uma placa A/D & D/A de 16 bits de resolução com 16 I/O digitais flexíveis, com 8 entradas analógicas de extremidade única ou 4 entradas analógicas diferenciais. Cada canal pode ser configurado independentemente por software para aceitar qualquer gama de entradas. Dezasseis E/S digitais configuradas em 9 "Grupos de E/S" como entrada ou saída por grupo. Os bits 0-7 formam um grupo, e os bits 8-15 podem ser configurados para modo de entrada/saída individualmente. As entradas digitais implementam várias "funções alternativas", incluindo o disparo externo do ADC ou DAC.
