Testador de rede FTD

de sinais de comunicação sem fiosde rede de comunicação sem fiosde comunicação rádio

Produto

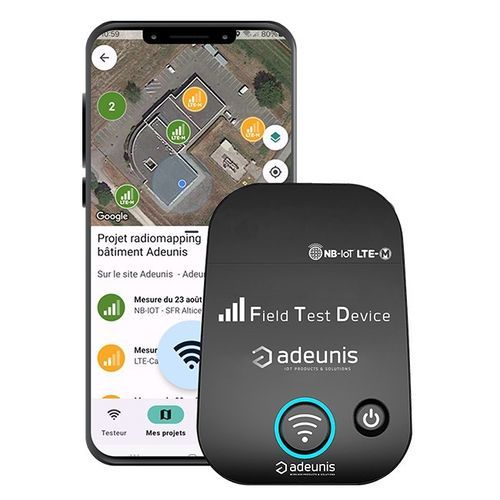

O dispositivo de teste de campo (FTD) fornece medições precisas e em tempo real do desempenho de redes NB‑IoT e LTE‑M. O FTD conecta‑se por Bluetooth a uma aplicação móvel que configura os testes, mostra os indicadores, armazena resultados e exporta relatórios.

Dispositivo de teste de campo – Qualificar redes NB‑IoT / LTE‑M
O FTD permite a qualificação e validação da cobertura e qualidade NB‑IoT e/ou LTE‑M para implementações, levantamentos de site e aceitação de rede.

Destaques do testador de rede IoT

• Avaliação simultânea de redes NB‑IoT e/ou LTE‑M.
• Visualização, armazenamento e exportação de resultados através da app móvel.
• Três modos de operação: varredura de rede, teste de rede, projeto de radio‑mapping.

Modos de operação

• Varredura de rede: varrer e avaliar todas as redes NB‑IoT e/ou LTE‑M ao alcance para uma visão rápida do desempenho dos operadores.
• Teste de rede: analisar a qualidade de uma rede de operador selecionado em vários locais e mostrar indicadores completos de qualidade por ponto de medição.
• Projeto de radio‑mapping: contextualizar testes, visualizar valores registados no Google Maps ou em plantas de edifício, adicionar comentários e fotos, gerar relatórios Word e gerir projetos (editar/apagar/arquivar).

Modo varredura de rede — Dados incluídos no relatório

• timestamp
• posição GPS
• operador
• tecnologia
• MCC‑MNC
• EARFCN
• Cell ID
• PCI
• RSRQ
• RSRP

Modo teste de rede — Indicadores mostrados pela app móvel

• Indicador visual (4 barras) baseado na medição de RSRP e RSRQ.
• Identificação da rede: tecnologia, banda, operador, MCC‑MNC, EARFCN, Cell ID, PCI.
• Qualidade da rede: active timer, TAU, PSM, eDRX, RSRP, RSRQ, SNR, potência de transmissão, nível CE, consumo de energia, repetições TX, repetições RX, perda de propagação em downlink.

Modo projeto de radio‑mapping — Informação associada ao teste

• timestamp
• valores dos vários indicadores de rede
• comentários
• geolocalização em planta ou mapas
• fotos

Aplicação móvel e exportações
O FTD conecta‑se por Bluetooth a uma app móvel que permite configurar testes, ver indicadores em tempo real, armazenar e exportar resultados, gerar relatórios Word com comentários e fotos e gerir projetos. Os pontos de medição são geolocalizados automaticamente e podem ser visualizados em mapas ou plantas de edifício.

Outros pontos funcionais

• Pode testar cobertura NB‑IoT e/ou LTE‑M em qualquer lugar do mundo utilizando uma nano‑SIM mono ou multi‑operador.
• Oferece varreduras rápidas dos operadores disponíveis e testes aprofundados para um operador selecionado.
• Permite a criação de projetos de radio‑mapping para levantamentos contextualizados e relatórios detalhados.

Especificações técnicas

• Tecnologias suportadas: NB‑IoT e LTE‑M
• Conexão à app móvel: Bluetooth
• Funcionalidades da app: configuração de testes, indicadores em tempo real, armazenar/exportar resultados, gerar relatórios Word, adicionar comentários e fotos, gerir projetos
• Modos de operação: Varredura de rede, Teste de rede, Projeto de radio‑mapping
• Campos do relatório: timestamp, posição GPS, operador, tecnologia, MCC‑MNC, EARFCN, Cell ID, PCI, RSRP, RSRQ
• Métricas de qualidade disponíveis: SNR, potência de transmissão, nível CE, consumo, repetições TX, repetições RX, perda de propagação DL, active timer, TAU, PSM, eDRX
• Visualização de geolocalização: Google Maps ou plantas de edifício
• Suporte SIM: nano‑SIM mono ou multi‑operador (capacidade de teste global)
• Indicador visual de sinal: display de 4 barras baseado em RSRP e RSRQ
• Formatos de exportação: resultados armazenados e geração de relatórios Word (via app)
• Casos de uso típicos: qualificação em campo, validação de deployment, mapeamento de cobertura e levantamentos de radio‑mapping
