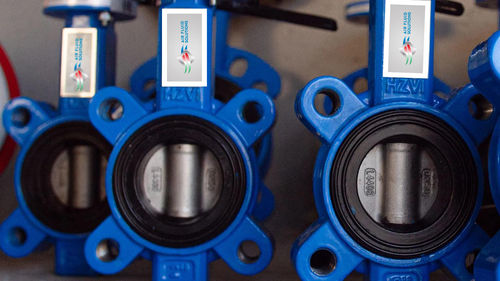

Válvula borboleta

de alavancapneumáticaelétrica

As válvulas de borboleta WAFER e LUG são produtos, assim como as válvulas de esfera, equipados com uma rotação de 90°. Escolhidos pela sua reduzida espessura e pela garantia de um tamanho reduzido, este tipo de componente oferece uma excelente relação qualidade/preço. Por falar em características composicionais, as válvulas de borboleta WAFER e Lug são compostas por quatro elementos principais: um corpo de válvula feito de diferentes materiais, um disco que permite a abertura e o fecho da passagem do fluido através da válvula, um eixo central que garante o movimento de 90° do disco graças a uma alavanca específica ou atuadores pneumáticos ou elétricos e, por fim, uma junta de vedação chamada luva, feita com elastómeros do tipo NBR, BUNA, EPDM, VITON ou PTFE. As válvulas de borboleta WAFER e LUG atingem dimensões consideráveis, desde DN 40 a DN 1600. São componentes equipados com uma alavanca manual de dez posições, capaz de parcializar (se e quando necessário) a passagem do fluido até DN 200. Estão também equipadas com redutores de engrenagem que actuam graças a um volante cuja dimensão varia consoante o DN. O volante permite ainda a abertura e/ou fecho parcial do líquido. Além disso, nas situações em que se opte pela gestão automática, será suficiente retirar a alavanca e adicionar alguns atuadores pneumáticos, elétricos e hidráulicos às válvulas. Mas qual é a diferença entre as válvulas borboleta WAFER e as válvulas borboleta LUG? A válvula borboleta WAFER é montada entre dois flanges com parafusos longos que farão com que a válvula adira aos dois flanges, criando um único elemento totalmente selado.
