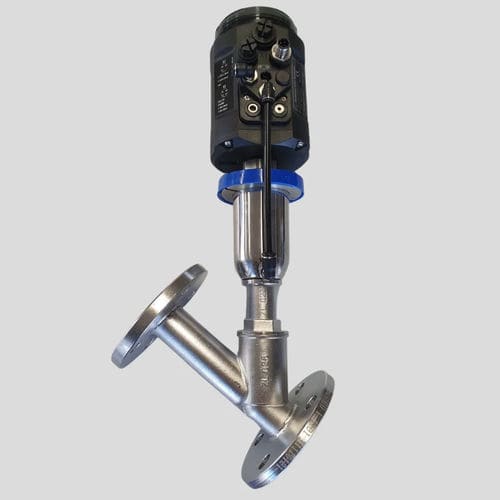

Válvula eletropneumática

de controlede bloqueiopara ar

As válvulas de controlo, também chamadas de moduladoras ou proporcionais, são componentes essenciais nos sistemas de controlo de fluidos. De facto, permitem uma regulação precisa da quantidade de fluido que passa no interior da válvula, garantindo um funcionamento eficaz e seguro. Isto é possível através da criação de um circuito de controlo composto por uma válvula com obturador percentual ou parabólico, com a ajuda de uma sonda PT100 no caso do controlo de temperatura, um caudalímetro no caso do controlo de caudal e um pressostato no caso do controlo de pressão. Estes componentes comunicam diretamente com o PLC, que envia um sinal de 4-20 mA para o posicionador ou transdutor, criando assim o controlo da válvula. Este último ocorre através de um conversor electropneumático ou graças a um posicionador electropneumático: instrumentos que convertem um sinal eléctrico analógico de 4 para 20 mAmperes proveniente do autómato que se desenvolve proporcionalmente em relação à pressão do ar: à medida que o sinal analógico aumenta, a pressão do ar aumentará e, consequentemente, à medida que um dos dois parâmetros diminui, o outro diminuirá. O sinal fluirá então para o servocontrolo pneumático da válvula, onde as alterações da pressão do ar farão variar a posição do obturador, gerando variações no fluido de saída detectadas pelos sensores (sonda PT100, caudalímetro, pressostato) que são úteis para transmitir os dados de saída ao PLC, o circuito de controlo que, dependendo dos valores definidos, actuará em conformidade e manterá os parâmetros desejados com a máxima precisão.
