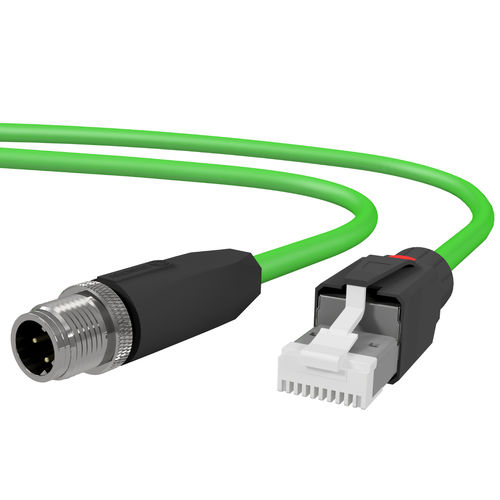

Cabo de ligação PROFINET M12 com código D, macho M12 moldado para RJ-45
Áreas de aplicação: Indústria
Valores eléctricos Cat.5e SF/UTP 100 Mbit
Ficha A Site M12 D-coded macho blindado, moldado
Ficha B Ficha RJ-45 montável no local
Cada ficha é fornecida com uma proteção contra poeiras
Atribuição de pinos de acordo com a norma PROFINET
Construção do cabo
1. Condutores condutor de cobre nu sólido 2x2xAWG22/7 secção transversal do condutor Ø 0,75 mm 4 núcleos em branco (WI), azul (BL), amarelo (YL), laranja (OR)
2. Isolamento Condutor Zell-PE Ø 1,5 mm
3. Tensão de tração do elemento de enchimento central
4. Bainha interior Bainha em folha de PVC
5. Blindagem em folha de alumínio Folha de alumínio
6. Blindagem geral trança de cobre estanhado (85% de cobertura)
7. Bainha exterior em PVC Ø 6,5 +/- 0,2 mm, verde
Impressão do cabo HIGH SCREEN FLEX PROFINET Tipo B ETHERNET INDUSTRIAL Cat5e 2X2XAWG22/7 PVC
Diâmetro do cabo Ø 6,5 mm
Características mecânicas e térmicas
Material de isolamento de acordo com a norma DIN EN 50290-2-23 (VDE 0819), tabela L/MD (HD 624.3) (2Y)
Material de isolamento de acordo com a norma DIN EN 50290-2-21 (VDE 0819), tipo de composto TI52 (HD 624.1)
Resistente ao óleo de acordo com a norma DIN EN 50290-2-22 (VDE 0819), tipo de composto TM54 (4h/70°C)
Temperatura de funcionamento
utilização flexível -10 °C (14 °F) até 70 °C (158 °F)
instalação fixa -20 °C (-4 °F) até 70 °C (158 °F)
Outras características
Conformidade com RoHS
Conformidade com CE
---
