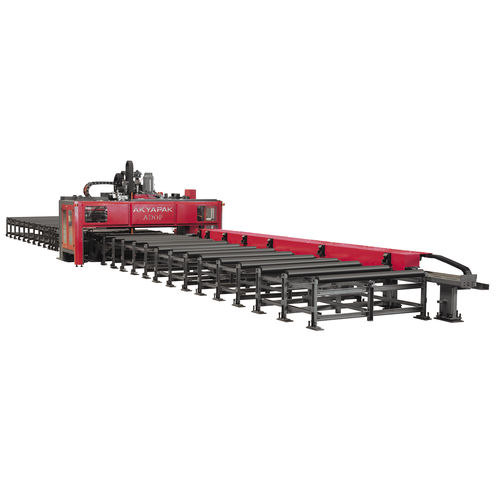

Máquina de corte por oxicombustível ADOP
a plasmapara metaispara chapas metálicas

máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
máquina de corte por oxicombustível
Guardar nos favoritos
Comparar


Características

Tecnologia
a plasma, por oxicombustível
Material trabalhado
para metais
Formato das peças de trabalho
para chapas metálicas
Tipo de controle
CNC
Função combinada
de marcação, para furação
Características de construção
tipo ponte
Outras características
automática, com servomotor, para trabalhos pesados, vertical, combinada, hidráulica, horizontal
Curso X

3.000 mm
(118 in)

Curso Y

3.200 mm, 12.000 mm
(126 in, 472 in)

Curso Z

26 mm, 100 mm
(1 in, 4 in)

Altura máxima de corte

MÁX: 40 mm
(1,6 in)

MÍN: 10 mm
(0,4 in)

Diâmetro dos tubos

24 mm
(1 in)

Descrição

O ADOP foi concebido com a capacidade de perfurar, cortar e marcar para aumentar a eficiência, combinando versatilidade e precisão. A unidade de perfuração está equipada com guias lineares duplas de alta resistência na estrutura da ponte de aço pesado e a unidade de corte está montada no outro lado da ponte. Os movimentos precisos do eixo horizontal para as unidades de perfuração e corte são garantidos por fusos de esferas servo-accionados. O trocador automático de ferramentas (atc) de 10 estações é fornecido como padrão e a marcação de layout pode ser executada colocando uma ferramenta no atc sem intervenção manual. O corte por oxicorte e plasma também são fornecidos como características padrão. Uma tocha de plasma é de série para obter os melhores resultados de corte. Os fumos e poeiras gerados durante o processo podem ser extraídos e filtrados através de uma unidade de extração de fumos altamente eficaz. O posicionamento das placas é efectuado com precisão utilizando garras hidráulicas que são montadas em guias lineares duplas. Os carros de alimentação são accionados por servomotores com um sistema de pinhão e rocha. ESPECIFICAÇÕES Motor de eixo e todos os motores axiais: Servomotor Capacidade de corte do parafuso: máx. M24 Utilização de broca de metal duro para arrefecimento interior: Sim Conjunto de arrefecimento interior: Standard, ar comprimido pulverizado e água com boro (brocas de carboneto) Movimentação do fuso e das unidades de corte (horizontal / vertical): Unidades de alinhamento pré-carregadas Sistema de avanço do movimento: Fusos de esferas / sistema de porcas pré-carregados Marcação por raspagem: Sim Unidade de troca automática de ferramentas: Sim Capacidade ATC: 6 ferramentas Unidade de filtragem de pó de oxigénio e plasma: Sim Placa de recolha de raspagem (com rodas): Sim Sistema de aplicação de placas: Servo-motor + redutor / pinhão + sistema de engrenagens Krameyer Bloqueio da placa: mandíbulas de extrusão hidráulicas controladas à distância

---
