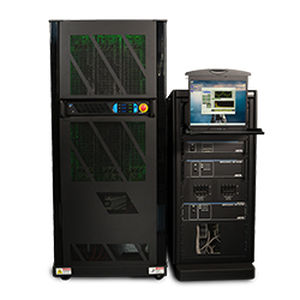

Sistema de teste de imunidade CTSHL

de precisãode alta corrente

Visão geral
A série CTSHL da California Instruments (AMETEK Programmable Power) é um sistema de ensaio de harmónicos e flicker conforme IEC, projetado para aplicações de teste AC/DC de alta potência. Fornece a laboratórios e fabricantes uma solução completa e auditável para verificar conformidade com normas de harmónicos, flicker e imunidade de baixa frequência.

Solução de teste completa / Testes de emissões conduzidas

• IEC 61000-3-2
• IEC 61000-3-3
• IEC 61000-3-11
• IEC 61000-3-12

Normas de teste suportadas

• IEC 61000-3-2:2018+AMD1:2020 CSV — Limites para emissões de corrente harmónica (equipamentos ≤316 A por fase) — Ed. 5.1
• IEC 61000-3-3:2013+AMD1:2017+AMD2:2021 CSV — Limitação de alterações de tensão, flutuações e flicker (equipamentos ≤316 A por fase) — Ed. 3.2
• IEC 61000-3-11:2017 RLV — Limitação de alterações de tensão, flutuações e flicker (equipamentos ≤275 A por fase) — Ed. 2.0
• IEC 61000-3-12:2011+AMD1:2021 CSV — Limites para emissões de corrente harmónica (equipamentos ≤316 A por fase) — Ed. 2.1
• IEC 61000-4-11:2020 RLV — Ensaios de imunidade a quedas de tensão, interrupções breves e variações de tensão (equipamentos ≤316 A por fase) — Ed. 3.0 (pre-compliance)
• IEC 61000-4-13:2002+AMD1:2009+AMD2:2015 CSV — Harmónicos e inter-harmónicos incluindo sinalização na rede na porta de alimentação AC — Ed. 1.2
• IEC 61000-4-14:1999+AMD1:2001+AMD2:2009 CSV — Ensaio de imunidade a flutuações de tensão para equipamentos com corrente de entrada ≤16 A por fase — Ed. 1.2
• IEC 61000-4-17:1999+AMD1:2001+AMD2:2008 CSV — Ensaio de imunidade a ripple na porta de entrada DC — Ed. 1.2
• IEC 61000-4-28:1999+AMD1:2001+AMD2:2009 CSV — Variação da frequência da rede, ensaio de imunidade para equipamentos com corrente de entrada ≤16 A por fase — Ed. 1.2
• IEC 61000-4-29:2000 — Quedas de tensão, interrupções breves e variações na porta de entrada DC — Ed. 1.0 (pre-compliance)

Principais características da série CTSHL

• Aquisição DAQ direta por barramento PC para amostragem conforme IEC 61000-4-7 e streaming de alta velocidade para disco para registos de auditoria.
• Software PC de Harmonics e Flicker com exibições em cores em tempo real e monitorização contínua PASS/FAIL.
• Cálculo automático da impedância máxima permissível do sistema (Zsys) usando Zref e parâmetros de flicker medidos segundo EN/IEC 61000-3-11.
• Configuração de ensaio intuitiva, análise de dados e relatórios com exportação para PDF e MS Word.
• Aquisição de alta resolução sem lacunas para reprodução e análise pós-ensaio detalhada (exportação ASCII disponível).
• Modos de reprodução passo a passo e reprodução rápida para revisão dos resultados.

Fonte de alimentação AC
A configuração CTSHL requer uma fonte AC/DC Sequoia ou Tahoe. Essas fontes fornecem alta capacidade de corrente (até 125 ARMS por fase) e geração avançada de formas de onda arbitrárias, medições de precisão e análise de forma de onda. CTSHL é fornecido como configuração/opção para essas fontes AC.

Aquisição de dados direta de alta velocidade para PC
A aquisição baseada em DSP fornece amostragem conforme IEC e streaming direto por barramento PC. Uma unidade de condicionamento e isolamento (PACS-3-75) conecta a saída AC ao equipamento sob ensaio (EUT), fornecendo isolamento, condicionamento e filtragem anti-alias. O EUT é conectado a um bloco de terminais montado na placa traseira.

Analizador completo de harmónicos
Inclui um analisador de potência conforme IEC para medições detalhadas de tensão e corrente. Harmónicos e inter-harmónicos são medidos continuamente sem lacunas para cumprir IEC 61000-4-7; a monitorização inclui deteção PASS/FAIL face a limites de classe IEC com armazenamento numa base de dados protegida por palavra-passe.

Impedância de referência Flicker conforme IEC
Impedâncias de referência conforme IEC 60725 disponíveis: OMNI-3-75 (75 A RMS por fase) em gabinete 43" para IEC 61000-3-11 e OMNI-3-37 para IEC 61000-3-3 (<16 ARMS). Esquema de conexão rápida permite alternar entre impedâncias.

Medidor de Flicker conforme
Um medidor de flicker conforme IEC 60868 (PACS) com DSP está integrado no sistema em gabinete.

Incluído na configuração CTSHL

• Sistema de medição PACS-3-75 montado em gabinete OMNI-3-75
• Impedância agrupada trifásica OMNI-3-37MX para flicker IEC 61000-3-3
• Gabinete de impedância trifásica OMNI-3-75 para flicker IEC 61000-3-11
• Software CIC652 CTSL para IEC 61000-3-2 e IEC 61000-3-3 (P/N CIC652)
• Software CIC651 CTSH para IEC 61000-3-12 e IEC 61000-3-11 (P/N CIC651)
• PC para rack com placa DAQ PCIe integrada
• Console para rack com teclado e monitor integrados

Requisitos de PC

• CPU: Pentium 4, 1,2 GHz ou superior
• RAM: 256 MB ou mais
• Disco rígido: 20 GB ou mais (20 MB requerido para armazenamento do programa)
• Visor: Monitor colorido SVGA
• Slots: Slot PCI disponível para placa A/D
• Software: MS Word, Windows
• IEEE-488: Controlador National Instruments IEEE e slot PC disponível ou porta RS232 para controlo da fonte

Outras opções relevantes de fonte AC

• Opção EN/IEC 61000-4-11 Quedas de tensão e Interrupções (pre-compliance)
• Opção EN/IEC 61000-4-13 Harmónicos e Inter-Harmónicos

Opções de PC e acessórios

• CIC-PC: PC classe Pentium adequado com CTS e MXGUI pré-instalados (caixa, teclado, rato, Windows e MS Word)
• CIC-PCX: Adiciona monitor 15" e impressora ao CIC-PC
• CI400PCI: Placa A/D PCI sobressalente
• CI68C: Cabo de interface de sinal de 37 pinos sobressalente para PCI

Especificações técnicas

• Família / modelo: CTSHL Series
• Fabricante / marca: California Instruments (AMETEK Programmable Power)
• Normas suportadas: IEC 61000-3-2; IEC 61000-3-3; IEC 61000-3-11; IEC 61000-3-12; IEC 61000-4-11; IEC 61000-4-13; IEC 61000-4-14; IEC 61000-4-17; IEC 61000-4-28; IEC 61000-4-29; IEC 61000-4-7; IEC 60725; IEC 60868
• Requisito de fonte AC: Requer fonte AC/DC Sequoia ou Tahoe (até 125 ARMS por fase)
• Sistema de medição incluído: PACS-3-75, OMNI-3-37MX, OMNI-3-75
• Software incluído: CIC651 (CTSH) e CIC652 (CTSL)
• DAQ: Placa DAQ PCIe integrada com streaming direto por barramento PC
• Medidor de flicker: PACS conforme IEC 60868 + DSP
• Gabinete: 43" para impedâncias agrupadas (série OMNI)
• Requisitos de PC: Pentium 4 ou melhor, 256 MB RAM, 20 GB HDD, SVGA colorido, slot PCI para A/D
• Capacidades: Medição de harmónicos e inter-harmónicos, medição de flicker, monitorização contínua pass/fail, relatórios detalhados conformes IEC
