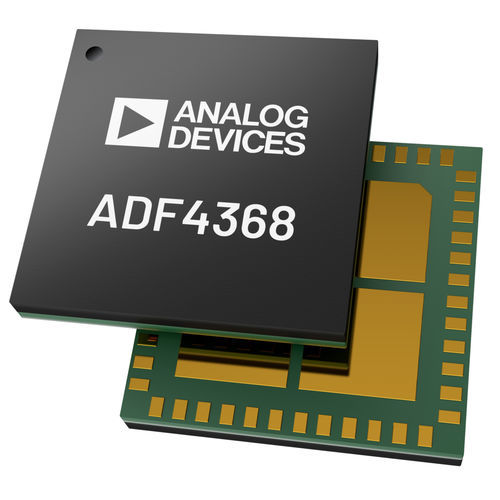

Sintetizador micro-ondas ADF4368

PLLde frequência

O ADF4368 é um loop bloqueado por fase (PLL) de alto desempenho, com jitter ultrabaixo, inteiro-N e fracionário-N com VCO integrado, ideal para aplicações de conversão de frequência. O PLL de alto desempenho tem uma figura de mérito de -239 dBc/Hz, ruído 1/f muito baixo de -287 dBc/Hz normalizado e alta frequência PFD que pode alcançar ruído ultrabaixo na banda e jitter integrado. O ADF4368 pode gerar qualquer frequência de 800 MHz a 12,8 GHz sem um duplicador interno, o que elimina a necessidade de filtros sub-harmónicos. O modulador Σ-Δ inclui um módulo fixo de 25 bits que permite uma resolução de frequência de hertz e um módulo variável adicional de 17 bits, que permite uma resolução ainda mais fina e flexibilidade para o planeamento de frequências. A potência de saída de 9 dBm a 12,8 GHz em configuração de terminação única com recurso de ajuste de potência de 16 passos torna-o muito útil para qualquer aplicação. Para aplicações de conversão de frequências múltiplas, como radar de matriz de fase ou sistemas MIMO massivos, as saídas de múltiplos ADF4368 podem ser alinhadas usando a entrada SYNC ou EZSync™. O método EZSync é utilizado quando é difícil distribuir com precisão o sinal SYNC a todos os dispositivos. Para aplicações que requerem atraso determinístico ou capacidade de ajuste de atraso, é fornecida uma referência programável para atraso de saída com resolução <1 ps. A referência para o atraso de saída é garantida em vários dispositivos e temperaturas, permitindo um alinhamento previsível e preciso de vários chips. A simplicidade do diagrama de blocos do ADF4368 facilita o tempo de desenvolvimento com um mapa de registo simplificado da interface série-periférica (SPI), entrada SYNC externa e alinhamento de fase repetível de vários chips, tanto no modo inteiro como no modo fracionário.
