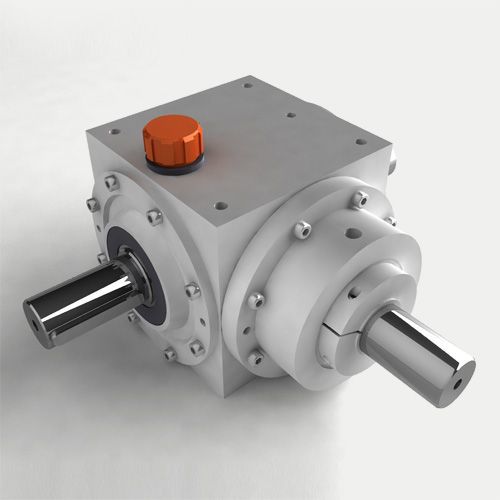

Caixas de engrenagens cónicas em espiral
A linha de produtos de caixa de engrenagens cónicas em espiral da série Z oferece 7 tamanhos diferentes, 6 tipos de modelos, e 9 relações, com vários arranjos de entrada/saída incluindo opções de eixo sólido ou furo oco, bem como capacidade de montagem universal.
Todas estas opções são possíveis graças a um conceito de concepção modular que começa com uma caixa cúbica.
A série Z é uma linha de produtos extremamente versátil, satisfazendo praticamente todos os pedidos dos gabinetes técnicos.
Desenhos adicionais:
Série ZT Utilizada como multiplicadores (Taxas de redução = 0,5 ; 0,67)
Embraiagem manual de cão de slide da série ZD, incluindo uma embraiagem neutra.
Série ZI O mesmo que ZD Com embraiagem manual para a frente e para trás.
Série ZR Caixa de engrenagem cónica em espiral com furo oco reforçado.
Características
9 Taxas de redução: 0.8; 1; 1.25; 1.5; 2; 3; 4; 5; 6
7 Tamanhos Extremamente versáteis (veio sólido, furo oco, veios estriados ou com chaveta, flanges de motor)
Engrenagens cónicas em espiral (HPG-S a pedido)
Baixa folga (tão baixa quanto 3 arcmin a pedido)
Eficiência de 95 - 98 % Velocidade máxima de rotação até 6000 RPM
Desenho compatível com ATEX (versões ATEX a pedido)
---
