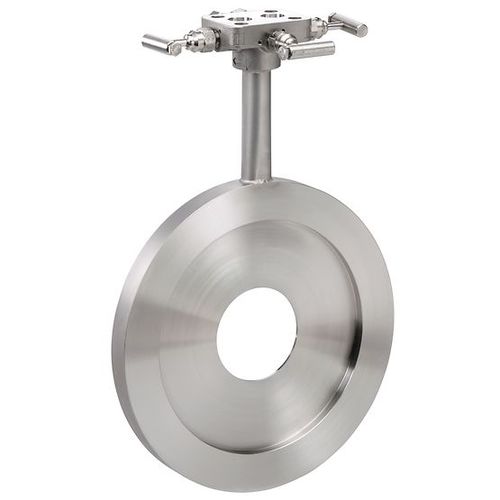

Placa de orifício para medição de fluxo por pressão diferencial Rosemount™ 405

compacta

O elemento primário com orifício compacto Rosemount 405 fornece medições de vazão precisas. Com uma placa de orifício compacta ou uma placa de condicionamento patenteada de 4 orifícios, este medidor de vazão fornece medições para controle de circuito fechado, monitoramento de uso geral e aplicações de transferência de custódia. Disponível em diâmetros de linha de até 12 pol. (300 mm), este elemento primário foi projetado para serviços em aplicações de gás, líquido e vapor, e é adequado para operar em condições de processo difíceis. Especificações Máxima Pressão de operação ANSI B16.5 600#, DIN PN100 Faixa de temperatura do processode –315 a 850 °F (–193 a 454 °C) Tipos de fluido Líquido, gás, vapor Material em contato com o processo Aço inoxidável 316 Garantia Até 5 anos de garantia limitada Características O conjunto de elemento primário de montagem direta, fácil de instalar, oferece instalação simples entre os flanges. O design para uso geral oferece medição de vazão confiável e precisa para serviços de gás, líquido e vapor. Disponível em diâmetros de linha de 0,5 a 12 pol. (15 a 300 mm) para flexibilidade de aplicação. Mecanismo de centralização automática opcional para simplificar a instalação. Baseado em uma tomada de canto ASME/ISO para cumprir as normas do setor. Com o design patenteado de quatro orifícios, é possível medir vazões com precisão em perfis turbulentos. Essa placa de orifício inovadora requer apenas 2D com caudal descendente e caudal ascendente para reduzir os trechos retos do tubo. Não requer linhas de impulso, flanges especiais ou modificações de tubulação para uma instalação econômica.
