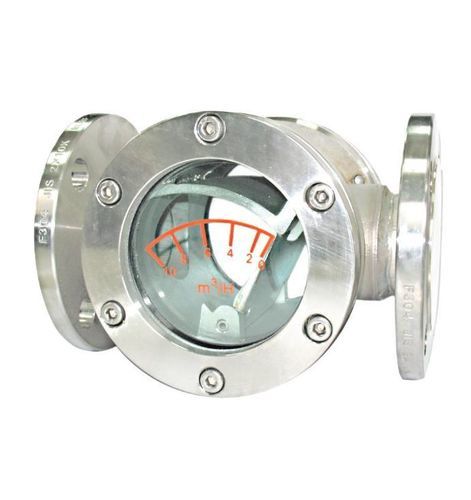

Visor de fluxo de monitoramento AI.FS

flangeadoem aço inoxidávelface em vidro temperado

O indicador de caudal da série AI.FS é um dispositivo robusto e fiável, concebido para a monitorização visual do caudal de fluidos em sistemas industriais. Graças ao seu sistema de palhetas com mola e escala de vidro integrada, permite não só verificar o caudal do fluido, mas também estimar facilmente o seu caudal instantâneo.

Principais Características
Leitura Bidirecional: Concebido para indicar o caudal com fluxo da esquerda para a direita ou da direita para a esquerda, adaptando-se a várias configurações de sistema.
Janela de Inspeção Dupla: Equipada com vidro temperado em ambos os lados para uma ótima visibilidade do fluido.
Construção em Aço Inoxidável: Corpo, palheta e mola são feitos inteiramente de aço inoxidável SS316 (padrão), garantindo uma elevada resistência à corrosão.
Instalação Versátil: Pode ser montado na horizontal ou na vertical (fluxo ascendente ou descendente).

Especificações Técnicas
Materiais: Corpo e componentes internos em aço inoxidável SS316; Flanges em aço inoxidável 316 ou 304
Juntas: Disponíveis em Teflon ou Gore-Tex para uma vedação superior
Tamanho da ligação: 2" flangeada
Normas de flange: Compatível com JIS 10K, ANSI 150#, PN10 e PN16
Pressão máxima: 10 kg/cm² (a 25 °C em água)
Temperatura máxima: Até 80 °C
Gama de caudal: Disponível em duas escalas: 2 a 10 m³/h ou 2 a 18 m³/h

Aplicações típicas
Sistemas de tratamento de água.
Sistemas hidráulicos industriais.
Monitorização de caudal em processos químicos e de fabricação
