Suporte para PCI DEK

de condutorde componentespneumático

Visão geral
Suporte estável e uniforme do substrato é essencial para impressão repetível e elevado rendimento de linha. A ASMPT (DEK) fornece um portefólio de utillagens e sistemas de porta-substrato modulares, automáticos e manuais para diversas necessidades de produção.

• Melhoria do desempenho do processo
• Maior rendimento e utilização da impressora
• Redução de custos operacionais e tempos de setup
• Compatibilidade com múltiplas plataformas
• Opções retrofittáveis em campo

Suporte para substratos singulados
DEK Multiple Alignment of Singulated Substrates (MASS)
O DEK MASS define um padrão para impressão de substratos singulados em aplicações exigentes (ex.: painéis de smartphone). Fornece alinhamento óptico e fixação a vácuo para processamento preciso e de alto rendimento.

• Throughput líder de mercado
• Design escalável
• Precisão de alinhamento óptico até 12,5 µm @ 2 Cp
• Alinhamento simultâneo por torres de tooling móveis para tempos de ciclo curtos
• Fixação por vácuo e surround plate para otimização de pressão
• Retrofittable

DEK Topside Reference System (TRS)
O TRS suporta o processamento de dispositivos desafiantes (LGA, BGA, passivos 01005, BGA 0,25–0,3 mm) usando alinhamento extremo de borda e conceitos de virtual panel tooling para imageamento de alto rendimento de substratos singulados.

• Suporta até 72 substratos singulados
• Precisão de alinhamento típica ~30 µm @ 2 Cp
• Processamento rápido de substratos singulados
• Comprovado em dispositivos exigentes
• Tempo de ciclo típico < 30 s
• Compatível com a maioria das plataformas DEK; retrofittable

DEK Virtual Panel Tooling (VPT)
O VPT permite o processamento paralelo de múltiplos substratos individuais num único ciclo, maximizando UPH e utilização dos recursos da impressora.

• Até 72 substratos singulados
• Precisão de alinhamento típica ~30 µm @ 2 Cp
• Solução multi-substrato de alto rendimento
• Maximiza a utilização dos recursos da impressora
• Imageamento de material preciso em relação ao dispensing

Suporte padrão PCB
Solução Flex Support
Flex Support é uma torre base modular e ajustável que permanece na impressora e adapta-se a múltiplas aplicações e tipos de plataforma (incluindo não-DEK). Oferece fixação play-and-play sem parafusos.

• Intervalo ajustável 80–300 mm
• Permanece na impressora — um sistema para várias aplicações
• Disponível para DEK Horizon, DEK NeoHorizon e DEK TQ
• Também disponível para plataformas de terceiros
• Fixação sem ferramentas (play-and-play)

Utillagem dedicada personalizada
Utillagens personalizadas são projetadas para suporte ótimo do substrato e melhor qualidade de impressão através de desenho dedicado e fabrico robusto que minimizam movimento e posicionamento incorreto do substrato.

• Melhor controlo e segurança do processo
• Aumento da vida útil do stencil
• Redução da frequência de limpeza
• Maior velocidade de squeegee
• Redução de curtos-circuitos e resíduos de pasta
• Minimização do tempo de paragem da linha

DEK Support Bars
Barras de suporte manuais e rápidas para impressão de PCB de um lado; colocação pelo operador entre transportadores para configuração rápida.

• Solução económica para impressões de um só lado
• Tempo médio de configuração
• Colocação pelo operador

DEK Grid-Lok™
DEK Grid-Lok™ Gold

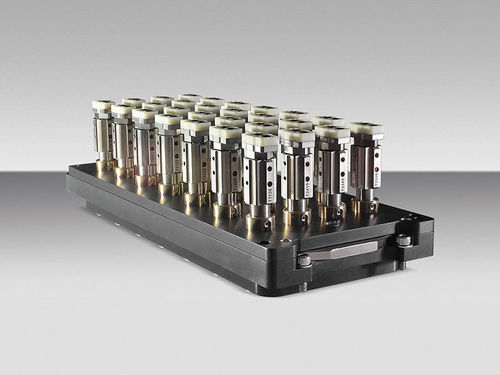

Grid-Lok Gold é um suporte automático com pinos pneumáticos que se adaptam e travam na topografia da placa para evitar movimento e flexão durante impressão e testes — adequado a ambientes High-Mix.

• Flexibilidade do processo
• Redução ou eliminação do tempo de mudança
• Adaptação à topografia que elimina o risco de danos aos componentes
• Reduz os custos de utillagem

DEK Grid-Lok™ Silver
Grid-Lok Silver fornece suporte robusto e proteção contra vibrações, com trocas rápidas e intervenção mínima do operador para processos de montagem.

• Alta versatilidade
• Flexibilidade ímpar
• Intervenção mínima do operador
• Redução do tempo de mudança

Peças sobressalentes DEK Grid-Lok™
Peças sobressalentes e consumíveis para uso a longo prazo: tampões de borracha ESD, kits de reparo de pinos, conectores pneumáticos, controladores, elevadores de placa e gabaritos.

• Tampões de borracha ESD
• Kits de reparo de pinos
• Conectores pneumáticos
• Controladores e elevadores

Focos de aplicação
As soluções cobrem tanto a impressão de substratos singulados quanto os processos tradicionais em painel, desde barras manuais até sistemas Grid-Lok totalmente automáticos e módulos retrofittáveis.

Especificações técnicas

• DEK MASS: precisão de alinhamento óptico até 12,5 µm @ 2 Cp; fixação por vácuo; surround plate; design escalável
• DEK TRS / VPT: suporte até 72 substratos singulados; precisão típica ~30 µm @ 2 Cp; tempos de ciclo rápidos
• Flex Support: ajustável 80–300 mm; fixação play-and-play (sem parafusos)
• Grid-Lok Gold: pinos pneumáticos, adaptação automática e travamento à topografia
• Grid-Lok Silver: projetado para robustez e proteção contra vibrações
• Soluções modulares, automáticas, manuais e retrofittáveis
