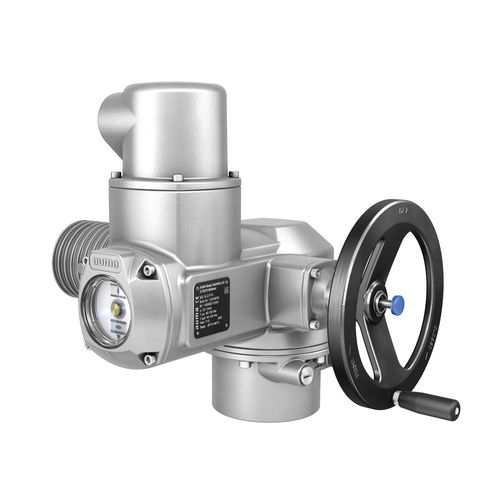

Os actuadores da gama de tipo SQ para serviço de apertura e posicionamento são classificados para as classes A e B ou tipos de serviço S2 - 15 min.
Os actuadores moduladores da gama SQR são classificados para a classe C ou tipos de serviço S4 - 25 %.
Os actuadores da gama tipo SQ/SQR podem ser combinados com vários controlos, desde o simples controlo OPEN-CLOSE até à versão micro-controlada com registo de dados operacionais ou interface de fieldbus.
Características de desenho SQ
Volante para operação manual
Indicador de posição mecânica
Características de desenho SQR
Torque modulante de 75 Nm a 1.200 Nm
Número máximo de arranques 1.500 c/h
Ângulos de oscilação de 75° a 105°
Intervalos de tempo de funcionamento de 90° de 8 s a 100 s
Limite e torque de assento
motores AC de 3 e 1 ph AC
Volante para operação manual
Condições ambientais
Elevada protecção do recinto
Protecção anticorrosiva de alta qualidade
Amplos intervalos de temperatura ambiente
Opções
Interruptores de posição intermédia
Troca na versão tandem
Transmissor de posição remota
Transmissor magnético de limite e binário
Segurança funcional: Até à SIL 2 em configurações seleccionadas
---
