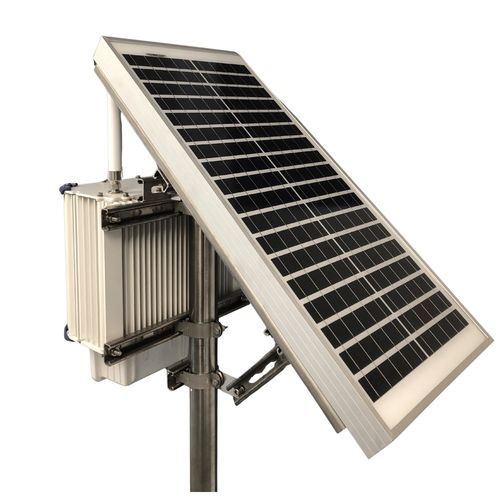

Sistema de armários de distribuição Solar iWAP XN3

de controlepara instalação em posteem alumínio

Visão geral
O Solar iWAP XN3 é um invólucro sem fios alimentado por energia solar e intrinsecamente seguro, concebido para instalar dispositivos sem fio de baixo consumo em áreas perigosas Zona 2 e Divisão 2, incluindo locais remotos fora de rede. Alimentado por um módulo fotovoltaico certificado Ex e por um sistema de bateria recarregável 12,8 V LiFePO4 integrado, o invólucro suporta routers LTE, gateways IoT e outros dispositivos IIoT, oferecendo operação autónoma e fiável onde não há alimentação de rede.

Alimentação e autonomia
O sistema integra um módulo fotovoltaico certificado Ex de 30 W (suporta até dois painéis de 30 W em paralelo) e uma bateria recarregável interna 12,8 V LiFePO4 disponível nas capacidades de 15 Ah ou 20 Ah. O sistema foi concebido para fornecer aproximadamente 36 horas de autonomia da bateria sem radiação solar em configurações típicas e a bateria requer cerca de 7 dias para uma carga completa sob carga operacional normal e condições solares esperadas.

RF e antena
O Solar iWAP XN3 incorpora a tecnologia RF intrinsecamente segura iSOLATE, fornecendo saídas RF galvanicamente isoladas e intrinsecamente seguras através de conectores N standard. Estas saídas isoladas permitem a utilização de antenas standard (simple apparatus) e permitem ligar/desligar manualmente sem desligar a unidade.

Mecânica e ambiental
O invólucro é fabricado em liga de alumínio sem cobre de classe marítima com acabamento em pó epóxi branco para reduzir o ganho de calor solar. Apresenta um chassis de alumínio extrudido com aletas de arrefecimento integradas para gestão térmica e é classificado para amplas temperaturas ambiente (adequado para implantação de −40 °C a +60 °C, sujeito ao dispositivo sem fios instalado). O invólucro é altamente robusto com protecção IP66 e NEMA 4 para operação exterior a longo prazo.

Instalação e configuração
O invólucro compacto integra controlador solar, bateria, dispositivo sem fios e isolamento RF num chassis de pouca ocupação. Estão disponíveis duas tamanhos padrão de invólucro e são oferecidos kits de interconexão blindados pré‑terminados opcionais para simplificar e acelerar a instalação no local. A montagem em poste é suportada através de uma braçadeira em aço inoxidável.

Características

• Compatível com qualquer tecnologia sem fios, de qualquer fornecedor
• Altamente robusto, classificação IP66 e ampla gama de temperatura
• Módulo fotovoltaico certificado de 30 W com aprovações Zona 2 e C1D2
• Opções de baterias recarregáveis LiFePO₄ de 15 Ah ou 20 Ah
• Suporta até 2 × 30 W de painéis solares em paralelo
• Disponível em dois tamanhos padrão; tamanhos personalizados disponíveis
• Implementação simples com kits de interconexão blindados pré‑terminados opcionais

Certificações e adequação
Projetado e certificado para uso em áreas perigosas (Zona 2 / Divisão 2), combinando medidas de segurança intrínseca, integração de módulo PV certificado Ex e protecção ambiental adequada para locais industriais.

Características / especificações técnicas

• Certificação: II 3 (3) G Ex ec nR [ic Gc] IIC T6 Gc; 3 D Ex tc [ic Dc] IIIC T85°C Dc; cMETus Class I, Div 2, Groups A – D; Class II, Div 2, Groups F – G; cMETus Class I, Zone 2 AEx ec ic nR IIC T6 Gc; Class II, Zone 22 AEx ec ic tc IIIC T85°C Dc; Ambiente de operação: -40°C ≤ Tamb ≤ 60°C
• Material: Liga de alumínio sem cobre de qualidade marítima, revestimento em pó epóxi
• Peso: 7,8 Kg – 12,0 Kg dependendo do modelo
• Dimensões: 293 x 388 x 220 mm – 443 x 388 x 220 mm dependendo do modelo
• Módulo fotovoltaico: Módulo PV certificado 30 W (suporta até dois painéis de 30 W em paralelo)
• Bateria: Bateria recarregável interna 12,8 V LiFePO₄; disponível nas opções de 15 Ah ou 20 Ah
• Autonomia: Concebido para fornecer ~36 horas de capacidade de bateria sem radiação solar (carga típica)
• Projeto térmico: Invólucro em alumínio extrudido com aletas de arrefecimento integradas; acabamento epóxi branco para reduzir a absorção de calor solar
• Protecção contra ingressos: IP66 / NEMA 4
