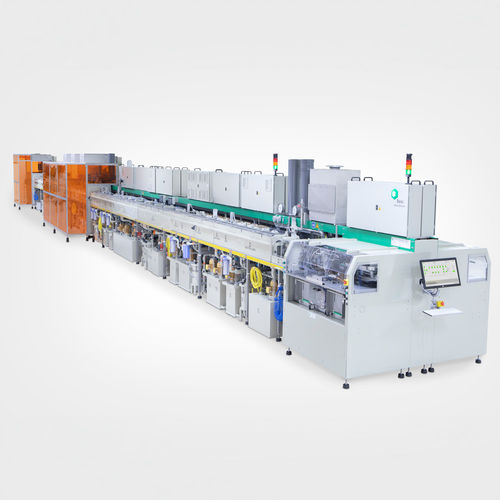

Linha de metalização de grelhas de conexão Meco ACP

Meco Advanced Cut-strip Plating System (ACP): A solução Meco para um revestimento preciso das manchas de prata onde o mascaramento mecânico se torna impossível! - Novo modelo disponível para estruturas de chumbo mais largas e longas! A solução da Meco para a colocação exacta do ponto de prataria onde o mascaramento mecânico se torna impossível! Em geral, tolerâncias de ± 125 microns na direção x e y podem ser alcançadas por sistemas de mascaramento mecânico como a técnica patenteada da ferramenta Meco. A desvantagem do mascaramento mecânico é que, muitas vezes, você obtém sangramento de prata nas bordas cortadas dos fios, como mostrado. O revestimento metálico indesejável nessas áreas funcionais pode resultar em má aderência dos compostos do molde, enquanto qualquer prata que se estenda para além da embalagem após a moldagem pode causar curto-circuito entre os eletrodos como resultado da migração da prata. Olhando para as tendências no design do leadframe, são observadas tentativas contínuas de miniaturização. Estes desenvolvimentos resultam em uma alta densidade de chumbo, estruturas de chumbo mais finas e embalagens. Estas complicadas e frágeis estruturas de chumbo não são estampadas em forma de bobina a bobina, mas mais frequentemente em tiras de corte gravadas. Também requer uma maior precisão da posição do ponto prateado (±50 mícron), como para as armações de chumbo QFN. Por isso, a Meco desenvolveu a tecnologia ACP utilizando técnicas de foto-máscara em combinação com foto-resistências depositáveis. Alta precisão dos pontos (98%) Capaz de manejar tiras cortadas e carretel para carretel
