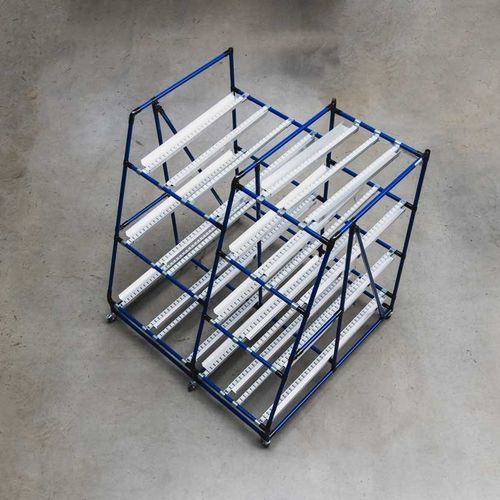

Sistema de perfis em aço

modularde instalação rápidaeletrocondutor

Visão geral
O sistema modular de estantes tubulares em aço baseia-se em tubos redondos Ø28 mm e conectores metálicos. Permite a montagem rápida de postos de trabalho, prateleiras, carrinhos de materiais e outros equipamentos para produção lean em ambientes industriais e logísticos.

Aplicações

• Postos de trabalho e bancadas de montagem
• Prateleiras e racks de fluxo (FIFO)
• Carrinhos de transporte e carrinhos porta-material
• Soluções com rolos/transportadores e layouts lean personalizados

Tubos (Ø28 mm)
O sistema é constituído por tubos redondos em aço com diâmetro exterior de 28 mm, disponíveis em várias variantes e acabamentos. As variantes incluem DP, D-COAT, ECCO e SUS. Há várias cores e diferentes diâmetros internos. Algumas variantes estão disponíveis em versão condutora para aplicações ESD.

Tubos D-COAT
Os tubos D-COAT apresentam um revestimento plástico que proporciona proteção contra corrosão e possibilita codificação por cor para identificação dos equipamentos.

Tubos ECCO
Os tubos ECCO têm um revestimento em pó altamente resistente a riscos, são resistentes a UV, reutilizáveis e recicláveis.

Tubos SUS
Os tubos SUS oferecem uma superfície lisa semelhante ao aço inoxidável, boa proteção contra corrosão, elevada reutilização e resistência a marcas por aperto ou contacto.

Conectores para tubos
Os conectores metálicos permitem montar estruturas estáveis. Têm um perfil de aderência especial que fornece altas forças de extração e retenção (> 80 kg). Um único conector pode suportar até cinco tubos. Acabamentos disponíveis: preto com pintura em pó, galvanizado branco (condutor, adequado para ESD) e niquelado.

Acessórios e peças adicionais
O sistema aceita uma vasta gama de acessórios para adaptar as soluções conforme necessário:

• Pistas de rolos e transportadores de rolos
• Conectores de desvio e trilhos em C
• Rolos para cordas, batentes e guias
• Suportes de instalação e rodízios (móveis / bloqueáveis)
• Painéis (tampos, prateleiras, divisórias) e chapas perfuradas
• Iluminação LED para postos de trabalho
• Sistemas de elevação para ajuste de altura
• Marcações de piso, tapetes de posto, caixas de armazenamento abertas, etiquetagem

Características principais

• Modular: montagem e adaptação fáceis conforme o fluxo de trabalho
• Simples e estável: sistema de conectores comprovado com tubos de aço robustos
• Compatível: combinável com outros sistemas de tubos BeeWaTec (alumínio redondo, perfis quadrados)
• Sustentável: componentes reutilizáveis e recicláveis quando aplicável
• Opções de cor e acabamento para identificação e identidade corporativa

Especificações técnicas

• Diâmetro exterior do tubo: Ø28 mm
• Variantes de tubo: DP, D-COAT, ECCO, SUS (vários diâmetros internos disponíveis)
• Acabamentos/revestimentos: revestimento plástico (D-COAT), pintura a pó (ECCO), superfície tipo inox (SUS)
• Condutividade elétrica: variantes e conectores galvanizados brancos disponíveis em versões condutoras (para ESD)
• Desempenho do conector: perfil de aderência com forças de extração/retenção > 80 kg
• Capacidade por conector: até 5 tubos por conector (dependendo do tipo)
• Acabamentos dos conectores: preto com pintura em pó, galvanizado branco (condutor), niquelado
• Acessórios disponíveis: pistas de rolos, conectores de desvio, trilhos em C, rolos para cordas, batentes, painéis, iluminação, sistemas de elevação, suportes, rodízios, etiquetagem, marcações, tapetes, caixas
• Aplicações típicas: postos de trabalho, prateleiras, carrinhos de material, racks de fluxo e soluções lean
