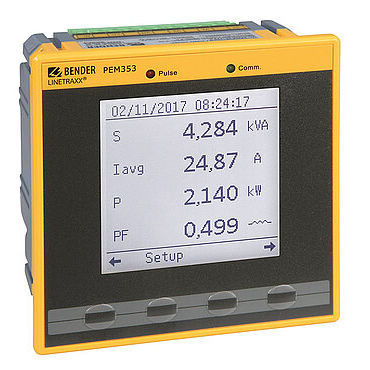

Medidor de qualidade da energia LINETRAXX® PEM353

de tensãode frequênciade corrente CA

Numerosas grandezas medidas (ver caraterísticas/funções) Monitorização da qualidade da energia Monitorização de valores-limite (setpoints) com envio de alarmes Medição de energia e potência com armazenamento e tempo de utilização Página inicial configurável com 4 grandezas medidas Medição e monitorização de condutores N (apenas PEM353-N) O aparelho de medição digital universal PEM353 é utilizado para registar e apresentar as grandezas medidas de uma rede de fornecimento de eletricidade e disponibilizá-las através da interface de comunicação. A gama de medições estende-se desde tensões e correntes, passando por contadores de potência e energia, até grandezas medidas da qualidade da tensão, como a THD e os harmónicos individuais até à 31ª ordem. O PEM353 é adequado para utilização em sistemas de 2, 3 e 4 fios e nas suas respectivas versões como sistemas TN, TT e IT. Isto permite monitorizar sistemas monofásicos e polifásicos. Com as suas dimensões normalizadas de 96 x 96 mm, o dispositivo destina-se a ser montado no painel frontal. Caraterísticas 1. Medição de grandezas eléctricas, tais como - Tensões de fase (individualmente + Σ) UL1, UL2, UL3 em V - Tensões linha a linha (individualmente + Σ) UL1L2, UL2L3, UL3L1 em V - Correntes de fase (individualmente + Σ) I1, I2, I3 em A - Corrente de neutro In (calculada) em A, I4 (medida, apenas PEM353-N) em A - Corrente residual Ir (calculada, apenas PEM353-N) em A - Frequência f em Hz - Potência por condutor de fase (individualmente + Σ) P em kW, Q em kvar, S em kVA - Fator de deslocamento (individualmente + Σ) cos (φ) - Fator de potência (individualmente + Σ) λ - Importação de energia ativa e reactiva (individualmente + Σ) em kWh, kvarh - Exportação de energia ativa e reactiva (individualmente + Σ) em kWh, kvarh - Ângulo de fase da tensão (LN ou LL, individualmente) em °
