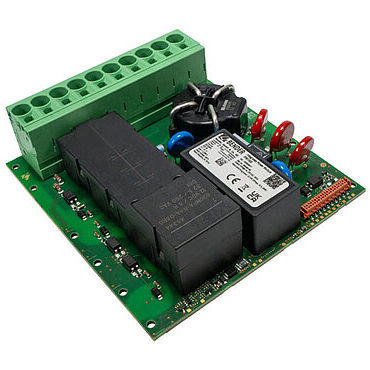

Módulo de potência CA IPM1300

ACDC

Dispositivo de proteção contra sobretensões (DPS) Fonte de alimentação CC integrada (também para controlador de carga) Transformador de corrente de medição para monitorização da corrente residual DC Sensor de temperatura integrado ficha de 20 pinos para ligação ao controlador de carga através de cabo de fita (incluído) Monitorização do condutor de proteção (monitorização PE) Módulo de alimentação integrado IPM1300 para utilização com o controlador de carga ICC1314 O IPM1300 é o complemento perfeito para construir uma estação de carregamento compacta ou uma wallbox. Com as suas dimensões de apenas 120 mm x 130 mm, harmoniza-se de forma ideal com o controlador de carga ICC1314, permitindo a construção de estações de carregamento compactas. O módulo de potência do IPM1300 contém uma fonte de alimentação integrada que também é utilizada para o controlador de carregamento, pelo que não é necessária uma fonte de alimentação CC adicional. Para além disso, estão disponíveis 3 watts para aplicações adicionais. Pode ser utilizado para sistemas de carregamento com uma capacidade de carga até 22 kW. O transformador de corrente de medição integrado é analisado através do controlador de carga. Em conjunto, o transformador e o controlador de carga formam um sistema de deteção de corrente de falha de 6 mA DC, de acordo com a norma IEC 62955. O IPM1300 também monitoriza a ligação à terra de proteção (PE) e o sistema trifásico. Um sensor de temperatura interno regista a temperatura atual da PCB e permite que o controlador de carga ajuste a corrente de carga em função da temperatura. A monitorização do relé de carga (verificação de soldadura) também está integrada no módulo de potência.
