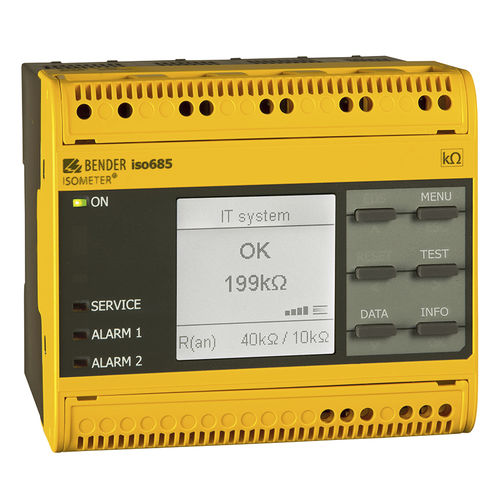

Dispositivo supervisor de isolamento para sistema trifásico ISOMETER® iso685-…-P series

para rede CACA/CCCC

Visão geral
O ISOMETER® iso685-…-P é um dispositivo de monitorização de isolamento para sistemas IT (não aterrados) conforme IEC 61557-8 e IEC 61557-9. Aplicável em sistemas AC, 3(N)AC, AC/DC e DC; adequado quando sistemas AC incluem cargas alimentadas em corrente contínua (retificadores, inversores, variadores).

Principais características

• Perfis de medição predefinidos (AMPPlus e métodos específicos por perfil)
• Medição de resistência de isolamento, tensão, capacitância e frequência
• Servidor Web integrado e configuração remota
• Comunicações: Modbus TCP/RTU, BCOM, RS-485 (bus BS)
• Memória de histórico com relógio em tempo real (buffer ≈ 3 dias) para até 1023 mensagens de alarme

Variantes do equipamento

• iso685-D-P: Display LC gráfico de alta resolução e comandos locais (não combinável com FP200).
• iso685W-D-P: Variante D com opção W para condições ambientais e mecânicas severas.
• iso685-S-P: Sem display nem comandos locais; uso com painel frontal FP200.
• iso685W-S-P: Variante S com opção W, empregada com FP200W em ambientes exigentes.

Detalhes das variantes

• Variantes D: operação direta no equipamento; representação isoGraph da tendência da resistência de isolamento.
• Variantes S: operação através de FP200/FP200W; adequadas para montagem do painel frontal remoto.
• Opção W: faixa de temperatura estendida e maior proteção mecânica (ex.: -40…+70°C, 3K23 / 3M12).

Funções selecionadas

• Adaptação automática à capacitância de fuga do sistema
• Dois intervalos de resposta ajustáveis separadamente: 1 kΩ…10 MΩ
• Monitorização de ligação e autoteste automático
• Saídas analógicas proporcionais ao valor de isolamento (0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V galvanicamente separadas)
• Entradas/saídas digitais programáveis e textos por canal configuráveis

EDS44x — localizadores de falhas de isolamento (seleção)

• Localização seletiva de falhas em sistemas IT AC, 3AC e DC
• Conexão de até 12 transformadores de corrente de medida (séries CTAC, WR, WS)
• Sensibilidades: EDS440 localização 2…10 mA; EDS441 localização 0,2…1 mA
• Comunicação entre componentes via bus BS (RS-485) ou BB

Aplicações

• Circuitos principais AC, DC ou AC/DC, incluindo componentes DC ligados diretamente
• Sistemas UPS, bancos de baterias e instalações com fontes chaveadas
• Aquecedores com controlo por fase, acionamentos e conversores
• Sistemas IT com elevada capacitância de fuga ou que exijam localização de falhas

Acessórios opcionais (seleção)

• Localizadores EDS440 / EDS441 e variantes W/L para ambientes severos
• Módulos de relé (IOM441-S), kits de bornes (parafuso ou push-wire), acessórios de caixa

Especificações técnicas (resumo)

• Normas: IEC 61557-8, IEC 61557-9
• Faixa de sistema: AC 0…690 V; 1…460 Hz · DC 0…1000 V (consoante variante)
• Alimentação: AC/DC 24…240 V (consoante variante)
• Intervalos de resposta: 1 kΩ…10 MΩ (dois intervalos ajustáveis)
• Comunicações: BCOM, Modbus TCP/RTU, RS-485 (BS), servidor Web integrado; opção COMTRAXX®
• Memória: histórico de 1023 mensagens com carimbo temporal e buffer ≈ 3 dias
• Opção W: faixa de temperatura estendida e maior robustez mecânica
