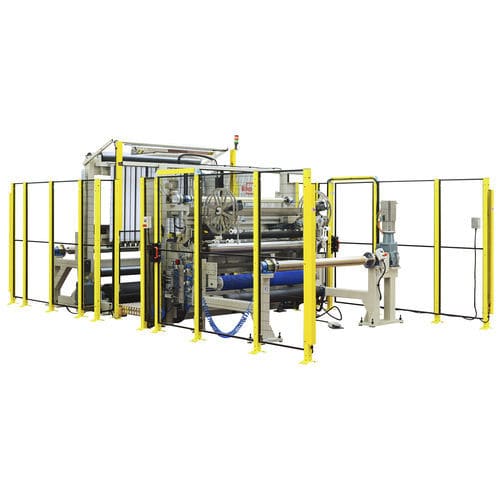

Máquina de inspeção visual VM-1650

de abrasivo aplicadode web-tensionindustrial

A máquina Web Vision foi concebida para desenrolar e rebobinar um rolo jumbo completo, para que o operador possa verificar o rolo durante a operação de desenrolamento/rebobinagem. A banda sobe verticalmente num ângulo inclinado para apresentar o lado do grão da banda ao operador. O operador pode verificar a bobina e colar uma etiqueta no lado onde for detectado um defeito. Caraterísticas - Largura útil: 1.650 mm - Estação de desenrolamento para rolos até 1.200 mm de diâmetro, excluindo o eixo de expansão - Alinhamento automático do material de desenrolamento (seguimento automático) - Travão de desenrolamento pneumático, controlado manualmente - A teia sobe verticalmente em ângulo para mostrar a teia ao operador - Passarela entre o desenrolador e a estação de extração para controlo visual do material pelo operador - Velocidade de acionamento variável até 50 m/min - Um eixo motorizado coberto de borracha como eixo de tração, a banda passa por cima deste eixo a partir do lado do grão - Este eixo motorizado é necessário para separar a tensão entre o desbobinador e o rebobinador - O rebobinador é motorizado de forma independente, capaz de gerir um jumbo de 1.200 mm de diâmetro - O rebobinador está equipado com um servomotor de 12 kW capaz de efetuar uma tensão máxima da banda de 3,5 N/mm, diminuindo para 1,5 N/mm no diâmetro máximo do jumbo. - A máquina completa é controlada eletronicamente para gerir automaticamente o controlo do binário na estação de rebobinagem. O software instalado calcula automaticamente o diâmetro do rolo no rebobinador. - O feedback para o operador é dado através de um visor que inclui também um ecrã tátil para o controlo dos parâmetros. Opções - Velocidade variável até 80 m/min - Gestão automática do travão do desenrolador (deteção do diâmetro do jumbo com controlo em circuito fechado da pressão do travão)
