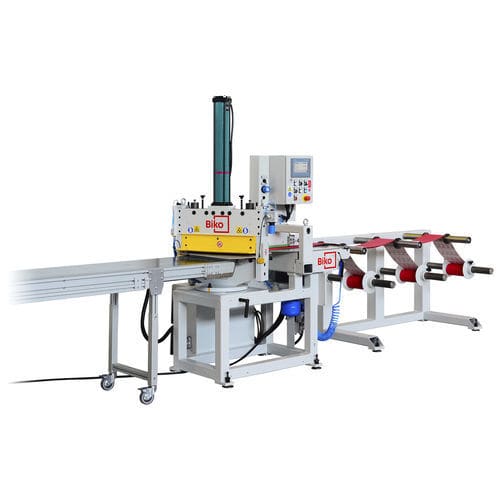

Máquina de corte de corte transversal BTH-AF-ML-500

com facapara tela abrasivade abrasivo aplicado

A máquina de corte à medida do tipo BTH-AF-ML foi concebida para cortar cintas estreitas de papel e tecido abrasivo com uma largura de corte máxima de 500 mm. Também está disponível uma versão com 610 mm de largura. São possíveis os tipos de corte reto e ondulado. A BTH-AF-ML é uma máquina para grandes séries e é particularmente adequada para transformadores com uma grande produção de cintas curtas. Para além disso, este equipamento também pode produzir folhas. Dados técnicos -O material é conduzido automaticamente no comprimento pré-definido com alta precisão; a retenção do material e o corte são efectuados automaticamente, o operador tem apenas de recolher os segmentos cortados. Após o corte, a próxima correia é empurrada através da máquina. O sistema de alimentação permite processar vários rolos. O número de camadas depende do tipo e da espessura do material. O fornecimento padrão da máquina tem desenrolador para 3 rolos, opcionalmente até 5 rolos. - Sistema de alimentação de alta precisão, com medição do comprimento - Cilindro de corte pneumo-hidráulico - Possibilidade de efetuar cortes rectos e ondulados - O material é cortado a partir do lado do suporte; o suporte da lâmina é acomodado no lado inferior - A extração e substituição do suporte da lâmina é rápida e fácil - Ângulo ajustável de 90° a 45° Opções - Tapete transportador de saída Tamanho e potência - Dimensões totais da máquina: - 14,7 x 1,1 x 2,2 m (modelo BTH-AF-ML-500, com 5 desbobinadores e correia transportadora de saída de 10 metros) - 3,4 x 1,1 x 2,2 m (modelo BTH-AF-ML-500, com 3 desbobinadores, sem correia transportadora de saída) - Peso aprox.: 1.500 kg - Potência instalada: 2,0 kW - Consumo de ar: 18 Nl/ciclo
