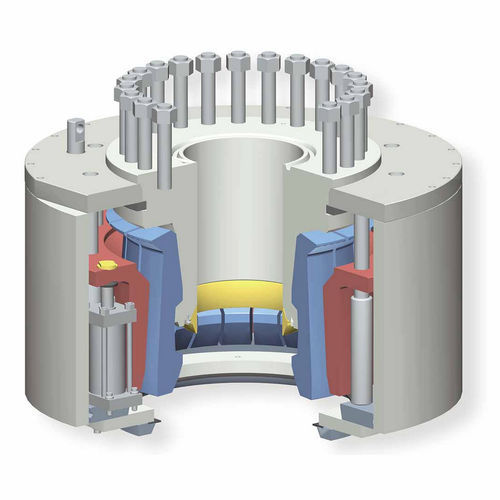

Conector hidráulico para poço de petróleo 70

para poço de gássubmarino

O conector de pinça modelo 70 forma uma vedação estanque enquanto resiste às tensões de flexão e forças de separação causadas pela pressão do poço, tensão do riser e movimento do vaso. O conector Modelo 70 trava no cubo correspondente através de segmentos de travamento articulados, ou dedos, que formam um funil para guiar o conector para a posição. O conector é acionado por cilindros hidráulicos que fornecem altas pré-carga de fixação e força de destravamento até 80% maior do que a força de travamento. Estes cilindros podem ser facilmente reparados ou substituídos. A deglutição curta, o perfil cônico do cubo e o sistema de desbloqueio positivo permitem a desconexão em ângulos até 30⁰. 25 ângulos nas faces do segmento de fixação e uma grande área do pistão de acionamento criam uma força de aperto maior em uma determinada pressão hidráulica. Especificações Pré-carga: até 245.000 lbm -Altura: 38,28 em [972,31 mm] -Diâmetro externo máximo da cabeça do poço submarino: 31,39 em [797,31 mm] -Diâmetro externo máximo do conector: 64,00 in [1.625,60 mm] -Vedação metal-metal para metal As juntas AX são padrão -Substituição manual disponível
