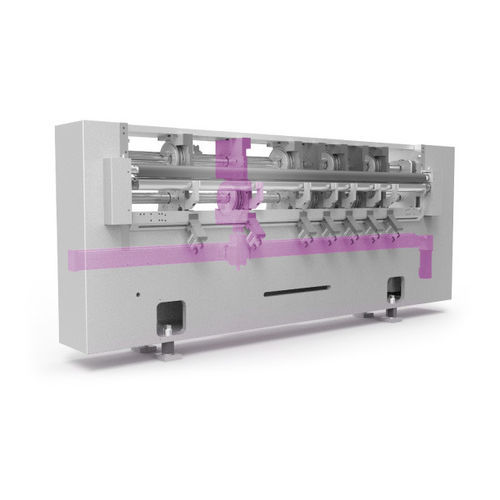

Máquina de corte longitudinal para folha de alumínio PowerCUT series

em folhaautomática

Visão geral
Em termos de versatilidade, precisão, fiabilidade e velocidade de produção, os nossos slitter são incomparáveis. Numa linha típica de produção de corpos de lata, o slitter é a primeira etapa do processo de fabrico. Corta chapas metálicas impressas e envernizadas em blanks de corpo com as dimensões exigidas. A adição de uma unidade de transferência de pilhas de blanks aumenta ainda mais a eficiência do slitter. Os nossos slitter são fabricados à medida pela nossa afiliada italiana Ocsam Cepak s.r.l e pela suíça Can Man AG. São extremamente robustos, permitem um ajuste simples e rápido para diferentes formatos de blank e asseguram precisão excecional.

Séries (selecionadas)

• TSN — Foco: Desempenho. Produção [folhas/min]: 10 – 50. Diâmetro [mm]: 45 – 370. Largura da folha [mm]: 550 – 1200. Comprimento da folha [mm]: 550 – 1200. Espessura [mm]: 0.10 – 0.40. Tiras: 1 – 7.
• PowerCUT — Foco: Flexibilidade. Produção [folhas/min]: 10 – 40. Diâmetro [mm]: 45 – 370. Largura da folha [mm]: 550 – 1200. Comprimento da folha [mm]: 550 – 1200. Espessura [mm]: 0.10 – 0.40. Tiras: 1 – 7.
• Single Slitter — Foco: Flexibilidade. Produção [folhas/min]: 10 – 50. Largura da folha [mm]: 550 – 1200. Comprimento da folha [mm]: 550 – 1200. Espessura [mm]: 0.12 – 0.40. Tiras: 1 – 12.
• Guillotine Slitter — Foco: Flexibilidade. Produção [folhas/min]: 5 – 30. Largura da folha [mm]: 650 – 1150. Comprimento da folha [mm]: 450 – 1100. Espessura [mm]: 0.14 – 0.40. Tiras: 2 – 20.

Características e benefícios — PowerCUT
Cabeças de corte BIG8 monobloco
Os cortadores de grande dimensão recentemente desenvolvidos, integrados em alojamentos super-precisos, são agora reafiáveis e permitem uma mudança de formato em poucos minutos, graças a um sistema de posicionamento totalmente automatizado.

Superflex
O PowerCUT está disponível em 3 versões: Classic (ambas as operações de corte executadas por cortadores MAWAG fixados mecanicamente), Flex (troca rápida para o corte em altura com cabeças BIG8 monobloco) e Superflex (ambas as operações equipadas com cabeças BIG8 totalmente automatizadas).

Método revolucionário de esquadrejamento
A mesa 2 recentemente redesenhada consegue processar a maioria dos tamanhos de folha à velocidade de 40 folhas por minuto; a manipulação melhorada reduz as amolgadelas em materiais finos e macios.

Manuseio sem riscos
Folhas constantemente guiadas; eliminação de barras de queda, placas de degrau, dedos de alimentação e chaindogs. Os transportadores magnéticos asseguram transporte suave e seguro de folhas, tiras e blanks.

Robot de retificação
Robot autónomo de retificação para afiação segura e totalmente automatizada das lâminas com sistema de extração de pó de retificação; o operador posiciona a unidade de retificação, abandona a zona de risco e inicia o processo automatizado.

Segurança + Acessibilidade
Dispositivo de segurança por scanner integrado com duas áreas de leitura ajustáveis para ativar um aviso (pausa) ou paragem de emergência, evitando coberturas volumosas e assegurando a segurança.

Redução de 80% do volume de aparas
Os cortadores de aparas picam as tiras de aparas para evitar atolamentos; a aparagem restante é pequena e gerível; transportador magnético de aparas opcionalmente disponível.

Preparado para Soudronic Insights
Painel básico com estatísticas de produção em direto, com limite temporal, a nível de máquina e de componente:

• Estado da máquina
• Eficiência
• Top 5 de erros
• Contador de produção
• Registo de eventos

Tipos de máquinas — exemplos selecionados
PowerCUT SuperFLEX
Produção: Até 40 folhas/min
Diâmetro [mm]: 45 – 370
Largura da folha [mm]: 550 – 1200
Comprimento da folha [mm]: 550 – 1200
Espessura [mm]: 0.10 – 0.40
Tiras: 1 – 7
Altura mínima do blank: 50 mm com cortadores de rolo clássicos (52 / 56 mm com cabeças BIG8 monobloco)
Mudança de formato Ø: Totalmente automática com cabeças BIG8 monobloco
Mudança de formato em altura: Totalmente automática com cabeças BIG8 monobloco, excluindo coletor de blanks
Mudança de formato (máquina, excl. cortadores): 10 minutos
Configuração de cortadores: 8 min / par de cortadores clássico; 0 min / por BIG8 automatizado
Mudança do coletor de blanks: 10 – 20 min dependendo do número de cortadores
Alimentação eléctrica: 3 x 400 V + Terra, 50 / 60 Hz
Fusíveis & potência: 3 x 25 A, 7 kVA
Pressão de ar & consumo: 6 bar, 45 m³/h

PowerCUT FLEX
Produção: Até 40 folhas/min
Diâmetro [mm]: 45 – 370
Largura da folha [mm]: 550 – 1200
Comprimento da folha [mm]: 550 – 1200
Espessura [mm]: 0.10 – 0.40
Tiras: 1 – 7
Altura mínima do blank: 50 mm com cortadores de rolo clássicos (52 / 56 mm com cabeças BIG8 monobloco)
Mudança de formato Ø: 8 minutos por par de cortadores clássico
Mudança de formato em altura: Totalmente automática com cabeças BIG8 monobloco, excluindo coletor de blanks
Mudança de formato (máquina, excl. cortadores): 10 minutos
Mudança do coletor de blanks: 10 – 20 min dependendo do número de cortadores
Alimentação eléctrica: 3 x 400 V + Terra, 50 / 60 Hz
Fusíveis & potência: 3 x 25 A, 7 kVA
Pressão de ar & consumo: 6 bar, 45 m³/h

Acessórios (selecionados)

• Unidade digital de ajuste de cortadores de rolo — ajuste preciso e rápido dos cortadores para a primeira e segunda operações de corte.
• Rectificadora para cortadores de rolo — montada em estruturas slitter para rectificar os cortadores in situ; recomendada pelo menos uma vez por ano para evitar rebarbas e cortes defeituosos.
• Body Blank Measuring BBM 1250 — medição offline dos blanks para garantir as tolerâncias de corte.
• Transportadores de sucata (NTR 800, NTR 300) — larguras e configurações para a primeira ou segunda operação de corte; opções para cortadores de aparas e coletores de blanks.
• Transportador motorizado de rolos — posiciona as folhas prontas a cortar via empilhador no descarregador do slitter.

Especificações técnicas

• Produção (intervalos típicos): 5 – 50 folhas/min dependendo da série e do modelo.
• Intervalo de diâmetros: 45 – 370 mm (dependendo da série).
• Largura da folha: 550 – 1200 mm (varia conforme o modelo).
• Comprimento da folha: 450 – 1200 mm (varia conforme o modelo).
• Espessura da folha: 0.10 – 0.40 mm (dependendo da série/modelo).
• Número de tiras: 1 – 20 (dependendo do tipo de máquina; PowerCUT típico: 1 – 7).
• Altura mínima do blank: ~50 mm com rolos clássicos; 52 / 56 mm com cabeças BIG8 monobloco.
• Mudança de formato (máquina excl. cortadores): tipicamente 10 minutos; a troca de par de cortadores ou as trocas BIG8 totalmente automatizadas variam (0 min por BIG8 automatizado / 8 min por par de cortadores clássico).
• Alimentação eléctrica: 3 x 400 V + Terra, 50 / 60 Hz (típico).
• Fusíveis & potência (exemplo): 3 x 25 A, ~7 kVA (PowerCUT típico).
• Pressão de ar & consumo (típico): 6 bar, ~45 m³/h.
• Opções: cabeças de corte BIG8 monobloco (reafiáveis, posicionamento automatizado), transportadores magnéticos para manuseamento sem riscos, cortadores de aparas com redução de volume, robot de rectificação autónomo, conectividade Soudronic Insights para métricas de produção em tempo real.
