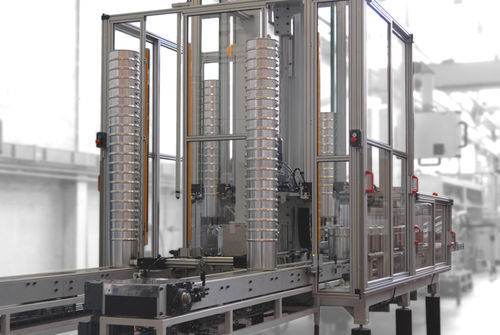

Paletizador com mecanismo de empilhamento

para baldescom servoacionamentototalmente automático

Visão geral
Uma linha de produção de latas/baldes normalmente termina com operações de empilhamento e paletização. Para as linhas de montagem de baldes da Sabatier, o empilhador Bodypack recebe os baldes via esteira de entrada e os transfere para uma estação de indexação para orientar consistentemente os baldes e as alças. A unidade forma pilhas estáveis de baldes cônicos prontas para paletizadores subsequentes. Como integrador de soluções completas, a Sabatier instala sistemas de paletização comprovados de fornecedores terceiros confiáveis.

Recursos e benefícios — Empilhador Bodypack

• Esteira de entrada com estação de indexação para garantir a orientação consistente de baldes e alças laterais
• Empilhamento de baldes cônicos para produzir pilhas organizadas e transportáveis prontas para paletização
• Controle centralizado com gestão de receitas e eixos sincronizados acionados por servomotores
• Ajuste de altura totalmente automático para cada estação; parâmetros de altura gravados em receitas para trocas rápidas
• Movimento totalmente elétrico: sem óleo hidráulico e economia de energia elétrica de 20%–50% em comparação com máquinas hidráulicas

Versátil — tipos de baldes e alças compatíveis

• Perfil basic curl
• Perfil curl-crushing
• Perfil tulip
• Alças metálicas
• Alças plásticas
• Peças metálicas de pega
• Apenas abas

Comando de última geração
Um painel tátil centralizado para operação, ajuste e gestão de receitas. Todos os eixos são sincronizados e servopilotados. Manutenção e diagnóstico acessíveis a partir do painel. Modo inching facilita manutenção e solução de problemas. Acesso remoto via VPN disponível para suporte.

Ajuste de altura totalmente automático
Cada estação realiza o ajuste de altura automaticamente em poucos segundos. Diferentes conjuntos de parâmetros de altura são gravados nas receitas para acelerar trocas de formato.

Movimento totalmente elétrico
Movimento sem hidráulica, eliminando o risco de contaminação por óleo e reduzindo o consumo de energia em 20%–50% em comparação com sistemas hidráulicos.

Indústria 4.0
Assistência remota e monitoramento de tempo de inatividade via aplicação web SAB-LINK. Um e-catálogo é fornecido com máquinas novas para facilitar a identificação de peças sobressalentes e o acesso à documentação técnica.

Tipos de máquinas (exemplos)
Bodypack 20 Stacker – Via simples | Produção máx [cpm]: 40 | Ø lata/balde [mm]: 240 – 328 | Company Brand: Sabatier
Bodypack 5 Stacker – Via simples | Produção máx [cpm]: 45 | Ø lata/balde [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 5 Stacker – Via dupla | Produção máx [cpm]: 60 | Ø lata/balde [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 20 Stacker – Via dupla | Produção máx [cpm]: 50 | Ø lata/balde [mm]: 240 – 328 | Company Brand: Sabatier
Third Palletizer (série de exemplo para paletizadores) | Company Brand: fornecedores de paletizadores terceiros

Especificações técnicas

• Séries: Bodypack Stacker; Third Palletizer
• Controle: tela sensível centralizada, armazenamento de receitas, manutenção & diagnóstico, acesso remoto VPN, modo inching
• Movimento: totalmente elétrico, eixos acionados por servomotores, sem óleo hidráulico
• Ajuste automático de altura: parâmetros salvos por receita para reposicionamento rápido
• Faixas de produção (exemplos): Bodypack 20 via simples – até 40 cpm; Bodypack 5 via simples – até 45 cpm; Bodypack 5 via dupla – até 60 cpm; Bodypack 20 via dupla – até 50 cpm
• Diâmetros suportados (exemplos): 150 – 328 mm Ø dependendo do modelo
• Tipos de baldes/alças compatíveis: basic curl, curl-crushing, tulip profile, alças metálicas, alças plásticas, peças de pega metálicas, apenas abas
• Economia de energia: 20%–50% de redução do consumo elétrico vs máquinas hidráulicas
