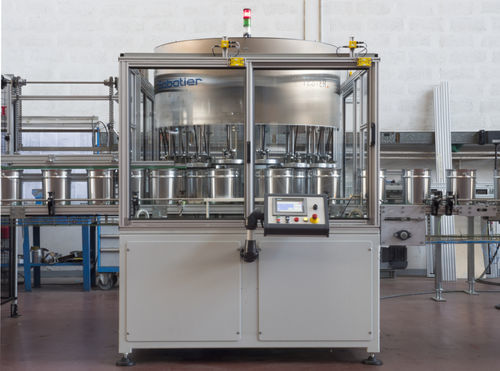

Testador de estanqueidade a vácuo Bodypack

a vácuode pressãopor queda de pressão diferencial

Overview
Desenhamos e fabricamos testadores de fuga para latas, baldes e tambores em configurações carrossel ou lineares. As unidades adaptam-se à forma e dimensão dos recipientes e testam aplicando vácuo ou pressão; qualquer fuga detectada resulta na ejeção automática. Os sistemas fornecem resultados reprodutíveis e alta fiabilidade para fabricantes de latas que procuram soluções de teste flexíveis.

Key features

• Painel touchscreen centralizado para controlar, ajustar e comandar todas as estações; parâmetros guardados como receitas; manutenção e diagnóstico diretamente do painel; modo inching e controlo remoto via VPN.
• Ajuste de altura totalmente automático por estação, registado em receitas em segundos.
• Compatível com latas cilíndricas técnicas (anel ou cúpula) e latas retangulares para alimentação.
• Operação por lotes (ex.: lotes de 14 latas).
• Deteção de fugas grandes e finas graças a um transdutor diferencial de pressão sensível.
• Pressão de teste típica cerca de 200 mbar (2,9 PSI).
• Resultados de teste exportáveis para armazenamento USB.
• Conectividade Indústria 4.0: assistência remota, rastreamento de paragens via SAB-LINK e e-catalog para peças sobressalentes e documentação.

Available series / examples
TEST-O-MAT:
Nome da série: TEST-O-MAT
Forma: Redonda, Ø 52 a 108
Altura: H 35 a 89, H 90 a 134
Método de teste: testador de pressão com redutor de volume
Produção: 400–1200 cpm (20% mais sob pedido)
Ø lata: 52–99 mm (105 mm sob pedido)
Altura lata: 29–135 mm
Estações: 20–60

Bodypack Tester:
Nome da série: Bodypack Tester
Forma: Redonda, Ø 52 a 108; Redonda, Ø 108 a 598
Altura: H 90 a 134; H 135 a 249; H 250 a ...
Método de teste: testador de pressão sem redutor de volume, testador a vácuo
Produção: 15–170 cpm
Ø lata: 73–598 mm

Squarepack Tester:
Nome da série: Squarepack Tester
Forma: Forma irregular (latas retangulares alimentares)
Altura: H 90 a 134; H 135 a 249; H 250 a ...
Método de teste: testador de pressão sem redutor de volume
Produção: 15–170 cpm
Dimensões lata L × W: 60×40–235×235 mm

Third Tester (exemplos):
Nome da série: Third Tester
Forma: Redonda, várias e maiores gamas de diâmetro suportadas
Métodos de teste: pressão com/sem redutor de volume, vácuo, aerossol

Filters / selectable parameters shown on page

• Forma: Redonda (Ø 52–108), Redonda (Ø 108–598), Forma irregular.
• Intervalos de altura: H 35–89; H 90–134; H 135–249; H 250–...
• Métodos de teste: pressão com redutor de volume; pressão sem redutor de volume; vácuo; aerossol.

Machine types (selected examples)

• Bodypack 60 Leak Tester — produção máx.: 16,67 cpm (1.000/h) — exemplo Ø até 400 mm.
• Linear Leak Tester 14 Heads – Round Cans — produção máx.: 100–170 cpm — Ø lata 73–108 mm.
• Bodypack 200 Leak Tester — produção máx.: 15 cpm (900/h) — exemplo Ø lata 571,5 mm.
• Bodypack Tester 10 Heads Pail Tester 10L–30L — produção máx.: 50 cpm — Ø lata 200–330 mm.
• Bodypack Tester 16 Heads Pail Tester 3L–8L — produção máx.: 60–80 cpm — Ø lata 150–200 mm.

Technical specifications

• Princípio de teste: aplicação de vácuo ou pressão; ejeção automática de recipientes com defeito.
• Controlo: HMI touchscreen centralizado; receitas para parâmetros; eixos sincronizados e servo‑acionados; manutenção e diagnóstico via painel; acesso remoto VPN.
• Ajuste automático de altura: alteração automática por estação registada nas receitas.
• Deteção de fugas: transdutor diferencial de pressão sensível para deteção de fugas finas e grandes.
• Pressão de teste: aprox. 200 mbar (2,9 PSI).
• Dados: resultados graváveis em USB removível; assistência remota e rastreamento de paragens via aplicação web.
• Formatos: unidades carrossel e lineares; adaptáveis a latas, baldes e tambores; suporta latas cilíndricas, técnicas (anel/cúpula) e rectangulares.
• Gama de produção: desde testadores especializados de baixa velocidade (~15 cpm) até soluções TEST-O-MAT de alta velocidade (centenas de cpm).
• Métodos suportados: pressão com/sem redutor de volume, teste a vácuo, teste por aerossol (consoante a série).
• Estações: intervalos de exemplo mostrados (p.ex. 20–60 estações).
