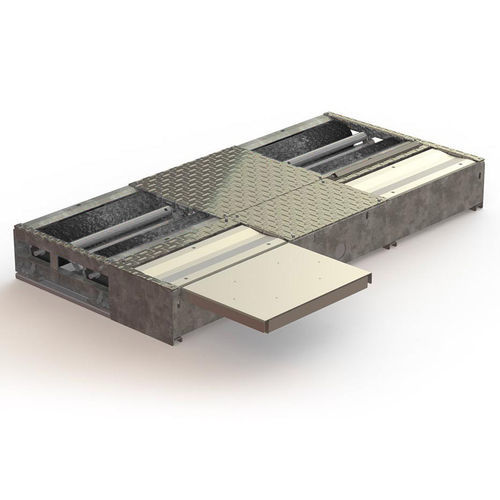

Frenômetro para carros CAP9010

de rolos

Descrição
O CAP9010 é uma bancada multifunções 3 funções para veículos ligeiros que integra um banco de travões por rolos, um banco de suspensão e uma placa de alinhamento lateral (side slip). Projetado para centros de inspeção e oficinas, apresenta estrutura em aço galvanizado e rolos em alumínio com revestimento epóxi para resistência à corrosão e elevada aderência. O módulo de suspensão utiliza um variador silencioso e a tecnologia de medição EUSAMA. Fornecido com quadro elétrico remoto e placa CPU desenvolvida pela CAPELEC. O software PTI (S9010NC) guia o operador; controlo remoto e telemanutenção possíveis através de ecrã tátil wireless e comando remoto.

Principais características

• Ensaios de travagem, suspensão e alinhamento lateral numa única bancada multifunções
• Conceito compacto, adaptável à maioria das infraestruturas civis e fossas de oficina
• Estação do operador: totem com PC, ecrã tátil e comando sem fios
• Procedimento PTI S9010NC
• Estrutura em aço galvanizado para ambientes agressivos (água, areia, sal)
• Rolos em alumínio com revestimento epóxi: leves, não oxidam, alta aderência
• Telemanutenção e assistência remota disponíveis
• Opções: arranque progressivo, bloqueio dos rolos, modo 4x4 / rotação inversa

Interface do operador e acessórios

• Totem PC com ecrã tátil 22" (standard); ecrã 27" opcional
• Podómetro Bluetooth wireless (opção CAP9010-PED)
• Ecrã wireless para operação remota e assistência
• Quadro elétrico remoto para acesso e manutenção facilitados

Dados técnicos
Banco de travões
Dimensões: 232 x 69 x 28 cm
Estrutura: aço galvanizado
Carga máxima por eixo: 4 toneladas
Potência motores: 3,7 kW
Velocidade dos rolos: 5 km/h
Intervalo de medição: 0–750 daN
Passagem: 80–220 cm
Rolos: alumínio com revestimento epóxi, alta aderência
Podómetro: wireless (Bluetooth)
Alimentação: 230/400V, 50Hz

Banco de suspensão
Dimensões: 232 x 43 x 28 cm
Estrutura: aço galvanizado
Frequência: 0–25 Hz
Carga máxima por eixo: 4 toneladas
Potência motores: 3 kW
Método de ensaio: EUSAMA (três sensores por placa)
Passagem: 80–220 cm
Alimentação: 230/400V, 50Hz

Placa de alinhamento lateral
Dimensões: 73 x 52 x 7 cm
Estrutura: aço galvanizado
Intervalo de medição: ±20 m/km
Carga máxima por eixo: 4 toneladas

Software e normas
Software: procedimento PTI S9010NC que guia o processo de teste
Certificações: CDC 4A
Protocolos de comunicação: GIEG LAN, OTC LAN

Opções e acessórios compatíveis

• CAP9000-RF conjunto de rolos livres
• CAP9000-RFE conjunto de rolos livres rebaixados com cobertura protetora epóxi
• CAP9000-TE kit de estrada alargada
• PRO03017 base móvel 4 rodas
• CAP9010-SST arranque progressivo
• CAP9010-27N ecrã 27"
• CAP9010-BLO bloqueio de rolos
• CAP9500EX desacelerómetro
• CAP9010-PED podómetro Bluetooth
• CAP9010-FWD modo 4x4
• Adaptadores de engenharia civil PRO03175 (2350 x 360) e PRO03176 (2350 x 180)

Especificações técnicas

• Modelo/comercial: CAP9010
• Tipo: bancada 3 funções a rolos para veículos ligeiros (travão, suspensão, alinhamento lateral)
• Dimensões banco travões: 232 x 69 x 28 cm
• Dimensões banco suspensão: 232 x 43 x 28 cm
• Dimensões placa alinhamento: 73 x 52 x 7 cm
• Material da estrutura: aço galvanizado
• Rolos: alumínio com revestimento epóxi
• Carga máxima por eixo (todos os módulos): 4 toneladas
• Potência motor banco travões: 3,7 kW
• Potência motor banco suspensão: 3 kW
• Velocidade rolos: 5 km/h
• Intervalo medição travões: 0–750 daN
• Frequência suspensão: 0–25 Hz
• Passagem de medição (travão & suspensão): 80–220 cm
• Intervalo alinhamento lateral: ±20 m/km
• Alimentação: 230/400V, 50Hz
• Interface: totem ergonómico, ecrã tátil 22" (standard)
• Software: procedimento PTI S9010NC
• Telemanutenção: disponível
• Opções: arranque progressivo, bloqueio de rolos, modo 4x4, podómetro Bluetooth, kits rolos/pista, adaptadores civis
• Certificações: CDC 4A
• Protocolos: GIEG LAN, OTC LAN
