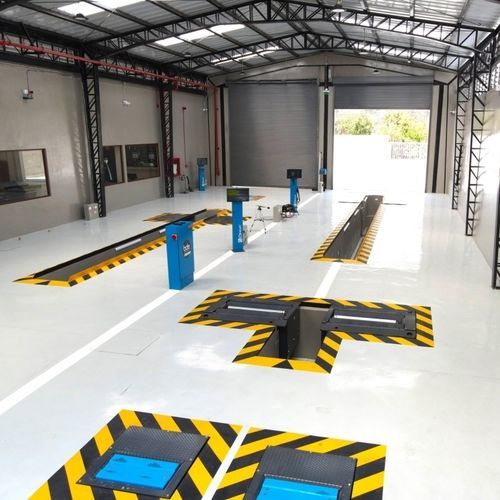

Banco para teste de freios, suspensão e desvio lateral para carros CAP20000

de rolos

Visão geral
O CAP20000 é uma linha completa de inspeção veicular projetada para centralizar medições e gerir ensaios de travagem, suspensão, desvio, emissões e regulagem de faróis. A linha integra analisador de gases combinado e opacímetro, banco de travão, banco de suspensão, medidor de desvio e regulador de faróis com totem touchscreen 22” e software S9010NC.

Características principais

• Ensaios integrados: travagem, suspensão, desvio, emissões e iluminação
• Interface centralizada com controlo remoto único
• Configuração modular adaptável ao tipo de veículo e requisitos normativos
• Manutenção remota e fácil comissionamento
• Totem ergonómico compacto com ecrã táctil 22”

Banco de travão

• Dimensões: 232 x 69 x 28 cm
• Estrutura: aço galvanizado
• Carga máxima: 4 t por eixo
• Potência: 4 kW (ABM Germany)
• Velocidade de ensaio: 5 km/h
• Gama de medição: 0–750 daN
• Passagem de travagem: 80–220 cm
• Rolos: alumínio epóxi de alta aderência
• Pedómetro: sem fios (Bluetooth)
• Alimentação: 230/400 V, 50 Hz

Banco de suspensão

• Dimensões: 232 x 43 x 28 cm
• Estrutura: aço galvanizado
• Frequência: 0–25 Hz
• Carga máxima: 4 t por eixo
• Potência: 3 kW
• Método de ensaio: EUSAMA, phase shift
• Passagem suspensões: 80–280 cm
• Alimentação: 230/400 V, 50 Hz

Medidor de desvio

• Dimensões: 45 x 52 x 7 cm
• Estrutura: aço galvanizado
• Gama de medição: ±20 m/Km
• Carga máxima: 4 t por eixo

Interface (totem)

• Totem compacto e ergonómico
• Alimentação: 230/400 V, 50 Hz
• PC: ecrã tátil 22” | OS WN
• Software: Procedimento de Controlo Técnico S9010NC

Analisador de gases (gasolina & GPL)

• Modo duplo: diagnóstico e inspeção técnica
• Mede: HC, CO, CO2
• Pré‑aquecimento: < 9 min a 0°C (1 min mínimo)
• Temperatura de funcionamento: -10°C a 55°C
• Tempo de resposta: < 5 s para CO, CO2, HC
• Pressão atmosférica: 750–1150 mBar
• Coeficiente Lambda: 0–9,99

Opacímetro (diesel)

• Zero e calibração automáticos
• Gama de medição: (não especificada)
• Alimentação: 230 V

Regulador de faróis

• Peso: 25 kg
• Dimensões: 590 x 670 x 1850 mm
• Bateria: 10 h autonomia, recarga rápida
• Medições: abatimento, lateral, intensidade, encandeamento
• Conectividade: USB, RJ45, RS232, Wi‑Fi
• Abatimento: -6/+6 % | Lateral: -10/+10 %
• Intensidade: Lux 0–200 lx; Candela 0–12500 cd — precisão Lux ±10%

Aplicações

• Inspeção técnica periódica: verificação de travões, suspensão, desvio, emissões e regulagem de faróis
• Oficinas & garagens: medições de manutenção e diagnóstico
• Fabricantes: verificações funzionais em produção e validação

Especificações técnicas

• Composição completa: analisador de gases & opacímetro, banco de travão, banco de suspensão, medidor de desvio, regulador de faróis, totem 22” e software S9010NC
• Elétrica: 230/400 V, 50 Hz (conforme configuração)
• Manutenção: diagnóstico remoto e atualizações para toda a linha

Opções & acessórios

• Opções banco de travão: CAP9000-RF, CAP9000-RFE, CAP9010 series, CAP9010-PED pedómetro Bluetooth, CAP9010-FWD versão 4x4
• Módulos de medição: CAP8533/CAP8520 RPM & temperatura, CAP1330 sonda IR, CAP1220/1221 recetor/transmissor BT
• Conexão opacímetro & acessórios: CAP3030ZEZ1/ZE2 coletores, PRO3030ZE50 extensão, suportes e bases móveis

Normas & certificações

• Analisador de gases: MID | Diretiva 2014/32/EU, OIML R99, ISO 3930
• Opacímetro: ISO 11614 (quando aplicável)
